表关系

业务用途

表关系用于定义业务表之间的关联关系（一对一、一对多、多对多）。配置表关系后，表单设计器和列表设计器可以利用关系实现：

下拉关联选择：字段编辑时从关联主表加载选项（如选择供应商时下拉显示供应商名称）
显示字段替代：列表中显示关联表的名称而非 ID（如 supplier_id 列显示 supplier_name）
数据联查：为后续的数据联表查询提供元数据支撑

表关系配置存入 lc_table_relation 表，通过 TableRelationController 管理。

涉及文件

层	文件路径	说明
Controller	`backend/src/main/java/com/lowcode/controller/TableRelationController.java`	`/api/table-relation` 端点
Controller	`backend/src/main/java/com/lowcode/controller/DatabaseController.java`	字段选项查询中用到表关系（`findRelationOption`）
Entity	`backend/src/main/java/com/lowcode/entity/LcTableRelation.java`	表关系实体（`@TableName("lc_table_relation")`）
Service	`backend/src/main/java/com/lowcode/service/TableRelationService.java`	表关系 CRUD
Service	`backend/src/main/java/com/lowcode/service/SchemaService.java`	`queryRelationOptions()` 查询关联选项
前端	`frontend/src/views/database/relation.vue`	表关系管理界面
前端API	`frontend/src/api/tableRelation.ts`	前端请求封装

数据库表

lc_table_relation（表关系表）

CREATE TABLE `lc_table_relation` (
    `id` BIGINT NOT NULL AUTO_INCREMENT COMMENT '主键',
    `tenant_id` BIGINT DEFAULT 1 COMMENT '租户编号',
    `app_id` BIGINT COMMENT '所属应用ID',
    `relation_name` VARCHAR(100) COMMENT '关系名称',
    `source_table_id` BIGINT NOT NULL COMMENT '源表ID',
    `source_column` VARCHAR(100) NOT NULL COMMENT '源表字段',
    `target_table_id` BIGINT NOT NULL COMMENT '目标表ID',
    `target_column` VARCHAR(100) NOT NULL COMMENT '目标表字段',
    `relation_type` VARCHAR(20) NOT NULL COMMENT '关系类型(one_to_one/one_to_many/many_to_many)',
    `join_table` VARCHAR(100) COMMENT '关联表(多对多时使用)',
    `display_column` VARCHAR(100) COMMENT '主表显示字段',
    `enabled` TINYINT DEFAULT 1 COMMENT '是否启用',
    `create_time` TIMESTAMP DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
    `update_time` TIMESTAMP DEFAULT CURRENT_TIMESTAMP COMMENT '更新时间',
    `create_by` VARCHAR(50) COMMENT '创建者',
    `update_by` VARCHAR(50) COMMENT '更新者',
    `deleted` TINYINT DEFAULT 0 COMMENT '是否删除',
    PRIMARY KEY (`id`),
    KEY `idx_relation_app` (`tenant_id`, `app_id`),
    KEY `idx_relation_source` (`source_table_id`),
    KEY `idx_relation_target` (`target_table_id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='表关系表';

LcTableRelation 实体字段

@TableName("lc_table_relation")
public class LcTableRelation extends BaseEntity {
    private Long appId;            // 所属应用ID
    private String relationName;   // 关系名称
    private Long sourceTableId;    // 源表ID（从表）
    private String sourceColumn;   // 源表字段（外键列，如 supplier_id）
    private Long targetTableId;    // 目标表ID（主表）
    private String targetColumn;   // 目标表字段（被引用列，如 id）
    private String relationType;   // 关系类型: one_to_one / one_to_many / many_to_many
    private String joinTable;      // 关联表（多对多时的中间表）
    private String displayColumn;  // 主表显示字段（如 supplier_name）
    private Integer enabled;       // 是否启用（0 启用，1 禁用）
}

源表与目标表

源表（source） = 从表 = 有外键的表（如 erp_purchase_order.supplier_id）
目标表（target） = 主表 = 被引用的表（如 erp_supplier.id）
displayColumn = 主表中用于显示的字段（如 supplier_name），列表中用此字段替代外键 ID 显示

后端实现

端点列表（TableRelationController -- `/api/table-relation`）

方法	路径	说明
GET	`/api/table-relation/list?tableId=&appId=`	获取表关系列表（可按表ID或应用ID筛选）
GET	`/api/table-relation/{id}`	获取表关系详情
POST	`/api/table-relation`	创建表关系
PUT	`/api/table-relation`	更新表关系
DELETE	`/api/table-relation/{id}`	删除表关系

字段选项查询中的关系应用

DatabaseController.getColumnOptions() 方法在获取字段下拉选项时，会检查表关系配置：

// DatabaseController.java -- getColumnOptions() 中的关系查找
private LcTableRelation findRelationOption(Long tableId, String columnName) {
    List<LcTableRelation> relations = tableRelationService.listByTableId(tableId);
    for (LcTableRelation relation : relations) {
        if (relation.getEnabled() != null && relation.getEnabled() == 0) continue; // 跳过禁用的
        // 当前表是目标表（主表），且字段是目标字段时，查找源表（从表）的选项
        if (tableId.equals(relation.getTargetTableId())
            && columnName.equals(relation.getTargetColumn())) {
            return relation;
        }
    }
    return null;
}

找到关系后，调用 SchemaService.queryRelationOptions() 从源表（主表）查询选项数据：

// SchemaService.java
public List<Map<String, String>> queryRelationOptions(Long tableId, String valueColumn, String labelColumn) {
    LcTableMeta tableMeta = getTableDetail(tableId);
    if (!hasColumn(tableMeta, valueColumn)) throw new RuntimeException("关联主表字段不存在");

    // 显示字段优先用 labelColumn，如果不存在则用 valueColumn
    String displayColumn = StrUtil.isNotBlank(labelColumn) && hasColumn(tableMeta, labelColumn)
        ? labelColumn : valueColumn;

    // 构建查询：SELECT displayColumn AS label, valueColumn AS value FROM table
    StringBuilder sql = new StringBuilder("SELECT ")
        .append(safeColumnName(displayColumn)).append(" AS label, ")
        .append(safeColumnName(valueColumn)).append(" AS value FROM `")
        .append(tableMeta.getTableName()).append("`");

    // 自动追加 deleted=0 和 tenant_id 过滤
    if (hasColumn(tableMeta, "deleted")) sql.append(" WHERE deleted = 0");
    if (hasColumn(tableMeta, "tenant_id")) sql.append(" AND tenant_id = ?");

    sql.append(" ORDER BY id DESC LIMIT 500");
    // ... 执行查询并返回 label/value 键值对列表
}

前端实现

表关系管理界面

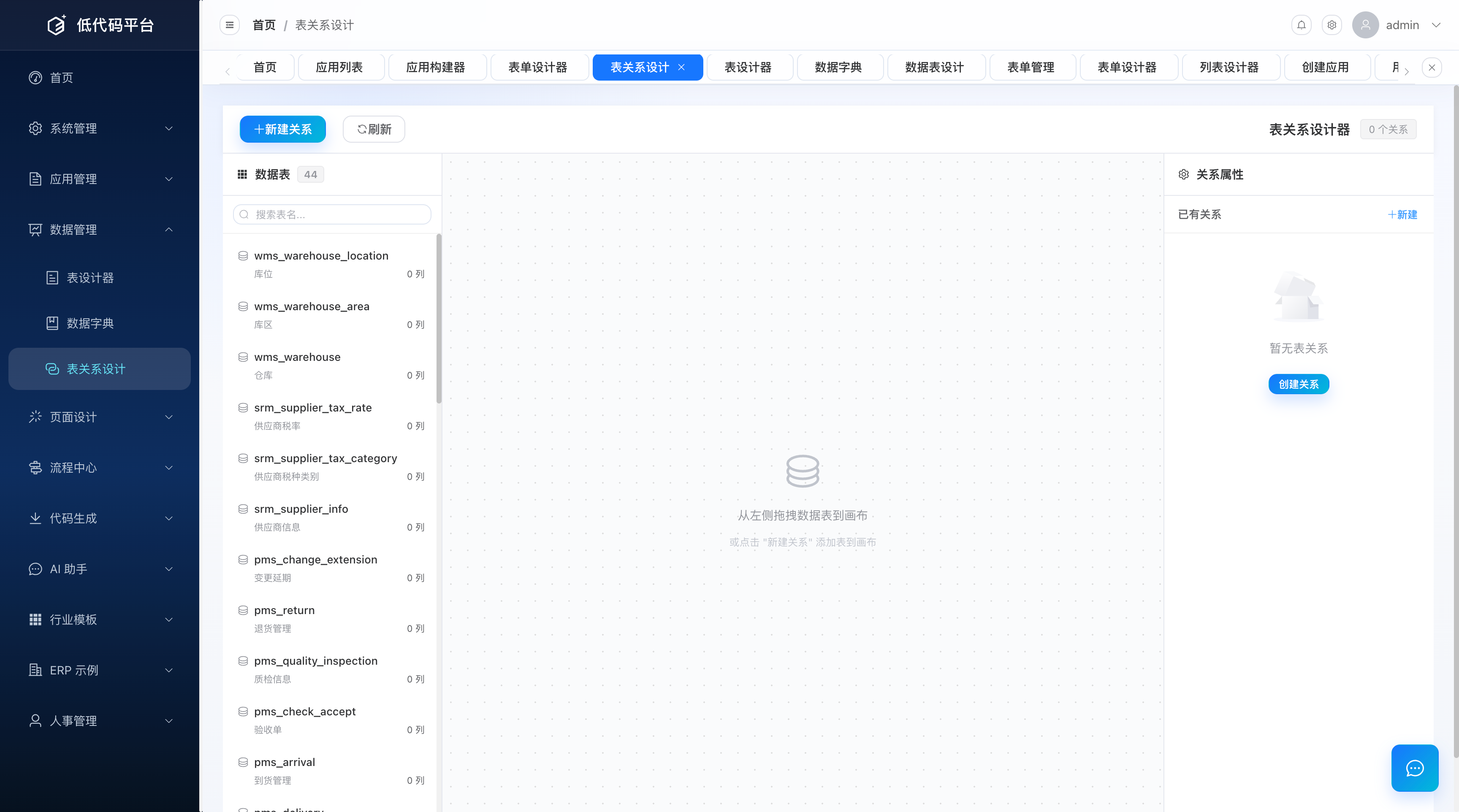

frontend/src/views/database/relation.vue 提供：

关系列表（可按表或应用筛选）
新建关系：选择源表、源字段、目标表、目标字段、关系类型、显示字段
编辑/删除关系

前端 API 封装

// frontend/src/api/tableRelation.ts
export function getTableRelationList(params?: { tableId?: number, appId?: number } | number) {
  const query = typeof params === 'number' ? { tableId: params } : (params || {})
  return request.get<any>('/table-relation/list', { params: query })
}

export function getTableRelationDetail(id: number) {
  return request.get<any>(`/table-relation/${id}`)
}

export function createTableRelation(data: Partial<TableRelationVO>) {
  return request.post<any>('/table-relation', data)
}

export function updateTableRelation(data: Partial<TableRelationVO>) {
  return request.put<any>('/table-relation', data)
}

export function deleteTableRelation(id: number) {
  return request.delete<any>(`/table-relation/${id}`)
}

运行时列表中的关系选项加载

RuntimeList.vue 在渲染关联字段时，会调用字段选项接口：

// RuntimeList.vue 第 881 行
const res = await request.get(
  `/database/table/${props.config.tableId}/column/${col.columnName}/options`
)

操作步骤

进入「数据库管理 -> 表关系」页面

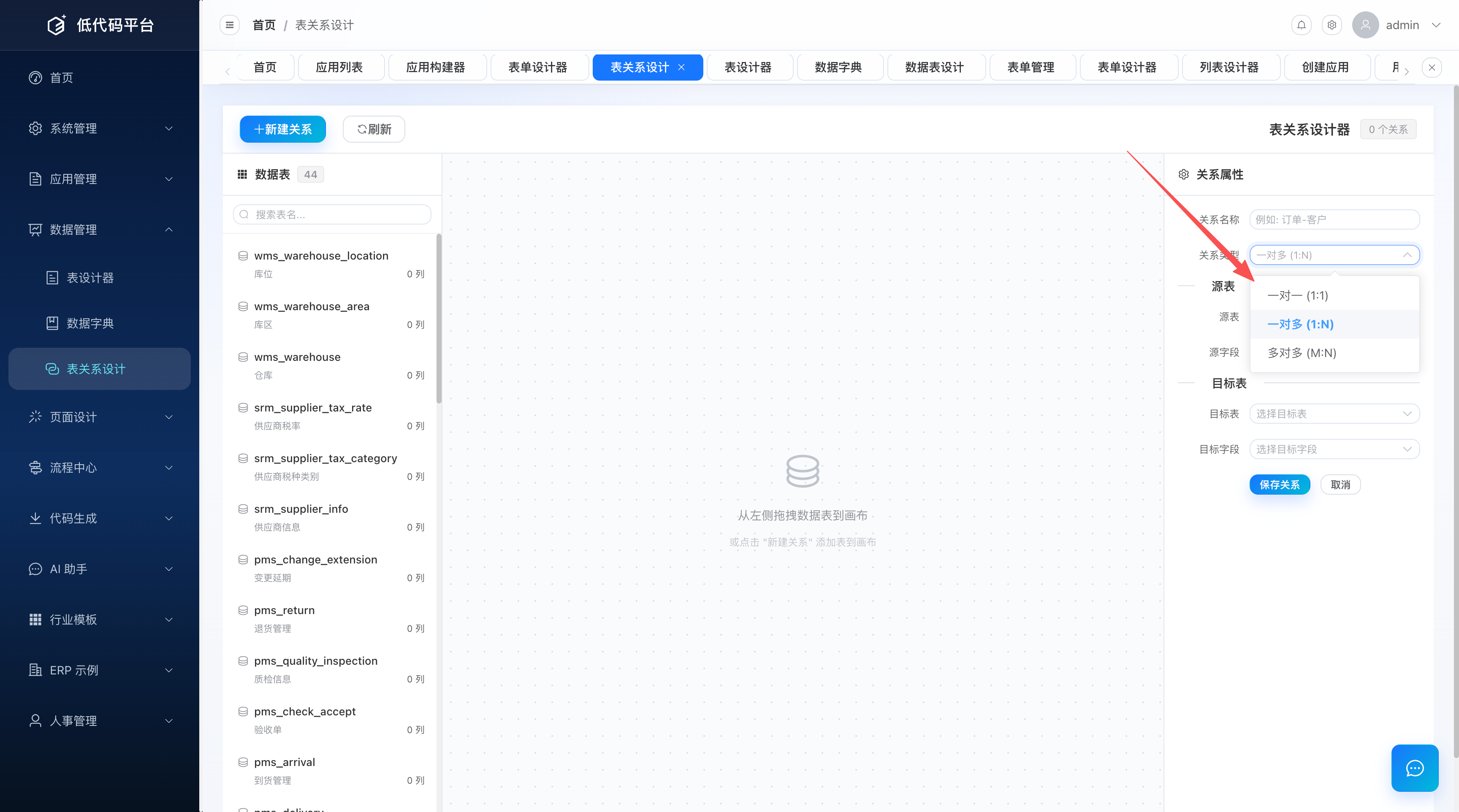

点击「新建关系」
填写关系名称（如「采购订单-供应商」）
选择源表（从表，如「采购订单」）和源字段（外键列，如 supplier_id）
选择目标表（主表，如「供应商」）和目标字段（被引用列，如 id）
选择关系类型：一对一 / 一对多 / 多对多
设置显示字段（如 supplier_name），用于列表中替代 ID 显示
点击「保存」
在表单设计器或列表设计器中，该字段会自动加载关联选项

常见问题

关系配置后下拉选项为空

queryRelationOptions() 从源表（sourceTableId，即主表）查询数据。如果主表没有数据，或 displayColumn 配置错误，选项会为空。请检查主表是否有数据，以及显示字段名是否正确。

enabled 字段的值含义

LcWebhook 和 LcTableRelation 的 enabled / status 字段含义不同：LcTableRelation.enabled 中 0 表示启用、1 表示禁用（见 findRelationOption 中的 relation.getEnabled() == 0 判断）。配置时请注意这个反转逻辑。
