页面设计器

页面设计器

业务用途

页面设计器是低代码引擎的布局层。它将一个页面拆分为多行（row），每行内放置若干组件（component），通过栅格列宽（colSpan，1-24）控制组件占比。设计产物以 page_json 存入 lc_page 表，运行时由 PageRenderer.vue 解析并渲染。

页面设计器是表单设计器和列表设计器的「容器」--表单和列表保存时通过 syncFormToPage() / syncListToPage() 自动生成页面配置。运营也可以直接用页面设计器自由组合多个组件（表单 + 列表 + 图表 + 统计卡片等）到一个页面中。

涉及文件

层	文件路径	说明
Controller	`backend/src/main/java/com/lowcode/controller/PageController.java`	`/api/page` 端点
Controller	`backend/src/main/java/com/lowcode/controller/RuntimeController.java`	`GET /api/runtime/page/{pageId}` 运行时获取页面配置
Entity	`backend/src/main/java/com/lowcode/entity/LcPage.java`	页面实体（`@TableName("lc_page")`）
前端	`frontend/src/views/designer/page/builder.vue`	页面设计器主界面
前端	`frontend/src/views/runtime/PageRenderer.vue`	运行时页面渲染器
前端	`frontend/src/views/runtime/AppRuntime.vue`	应用运行时容器
前端API	`frontend/src/api/page.ts`	前端请求封装

数据库表

lc_page（页面配置表）

CREATE TABLE `lc_page` (
    `id` BIGINT NOT NULL AUTO_INCREMENT COMMENT '主键',
    `tenant_id` BIGINT DEFAULT 1 COMMENT '租户编号',
    `app_id` BIGINT NOT NULL COMMENT '应用ID',
    `page_name` VARCHAR(100) NOT NULL COMMENT '页面名称',
    `page_code` VARCHAR(100) NOT NULL COMMENT '页面编码',
    `page_type` VARCHAR(50) DEFAULT 'custom' COMMENT '页面类型(custom/form/list)',
    `page_json` LONGTEXT COMMENT '页面JSON配置',
    `route_path` VARCHAR(200) COMMENT '路由地址',
    `icon` VARCHAR(100) COMMENT '图标',
    `sort_order` INT DEFAULT 0 COMMENT '排序',
    `status` VARCHAR(20) DEFAULT 'draft' COMMENT '状态(draft/published)',
    `remark` VARCHAR(500) COMMENT '备注',
    `create_time` TIMESTAMP DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
    `update_time` TIMESTAMP DEFAULT CURRENT_TIMESTAMP COMMENT '更新时间',
    `create_by` VARCHAR(50) COMMENT '创建者',
    `update_by` VARCHAR(50) COMMENT '更新者',
    `deleted` TINYINT DEFAULT 0 COMMENT '是否删除',
    PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='页面配置表';

LcPage 实体字段

@TableName("lc_page")
public class LcPage extends BaseEntity {
    private Long appId;        // 应用ID
    private String pageName;   // 页面名称
    private String pageCode;   // 页面编码
    private String pageType;   // 页面类型: custom / form / list
    private String pageJson;   // 页面JSON配置（核心）
    private String routePath;  // 路由地址
    private String icon;       // 图标
    private Integer sortOrder; // 排序
    private String status;     // 状态: draft / published
    private String remark;     // 备注
}

pageJson 结构

{
  "rows": [
    {
      "id": 1,
      "gutter": 16,
      "components": [
        {
          "id": 1,
          "type": "list",
          "colSpan": 24,
          "config": {
            "title": "供应商列表",
            "tableId": 10,
            "formId": 5,
            "listConfig": { ... }
          }
        }
      ]
    },
    {
      "id": 2,
      "gutter": 16,
      "components": [
        {
          "id": 2,
          "type": "chart",
          "colSpan": 12,
          "config": { "chartId": 3 }
        },
        {
          "id": 3,
          "type": "statistic",
          "colSpan": 12,
          "config": { "tableId": 10, "aggregateType": "count" }
        }
      ]
    }
  ]
}

组件类型

type 字段决定运行时渲染哪个组件：form -> RuntimeForm.vue，list -> RuntimeList.vue，chart -> RuntimeChart.vue，report -> RuntimeReport.vue，statistic -> RuntimeStatistic.vue，button -> RuntimeButton.vue，text -> RuntimeText.vue，divider -> RuntimeDivider.vue。

后端实现

端点列表（PageController -- `/api/page`）

方法	路径	说明
GET	`/api/page/list?appId=`	获取应用下的页面列表
GET	`/api/page/{id}`	获取页面详情
POST	`/api/page`	创建页面
PUT	`/api/page`	更新页面
DELETE	`/api/page/{id}`	删除页面
POST	`/api/page/save`	保存页面（新增或更新）

运行时获取页面配置（RuntimeController）

@GetMapping("/page/{pageId}")
public Result<Map<String, Object>> getPageConfig(@PathVariable Long pageId) {
    LcPage page = pageService.getById(pageId);
    if (page == null) return Result.error("页面不存在");

    Map<String, Object> result = new HashMap<>();
    result.put("page", page);
    if (page.getPageJson() != null) {
        result.put("pageConfig", page.getPageJson());
    }
    return Result.success(result);
}

前端实现

页面设计器界面

frontend/src/views/designer/page/builder.vue 提供：

左侧：组件面板（表单、列表、图表、统计、文本、分割线、按钮等）
中间：画布区域（行 + 栅格列布局，拖拽组件到列中）
右侧：属性面板（页面名称、编码、路由、组件属性配置）

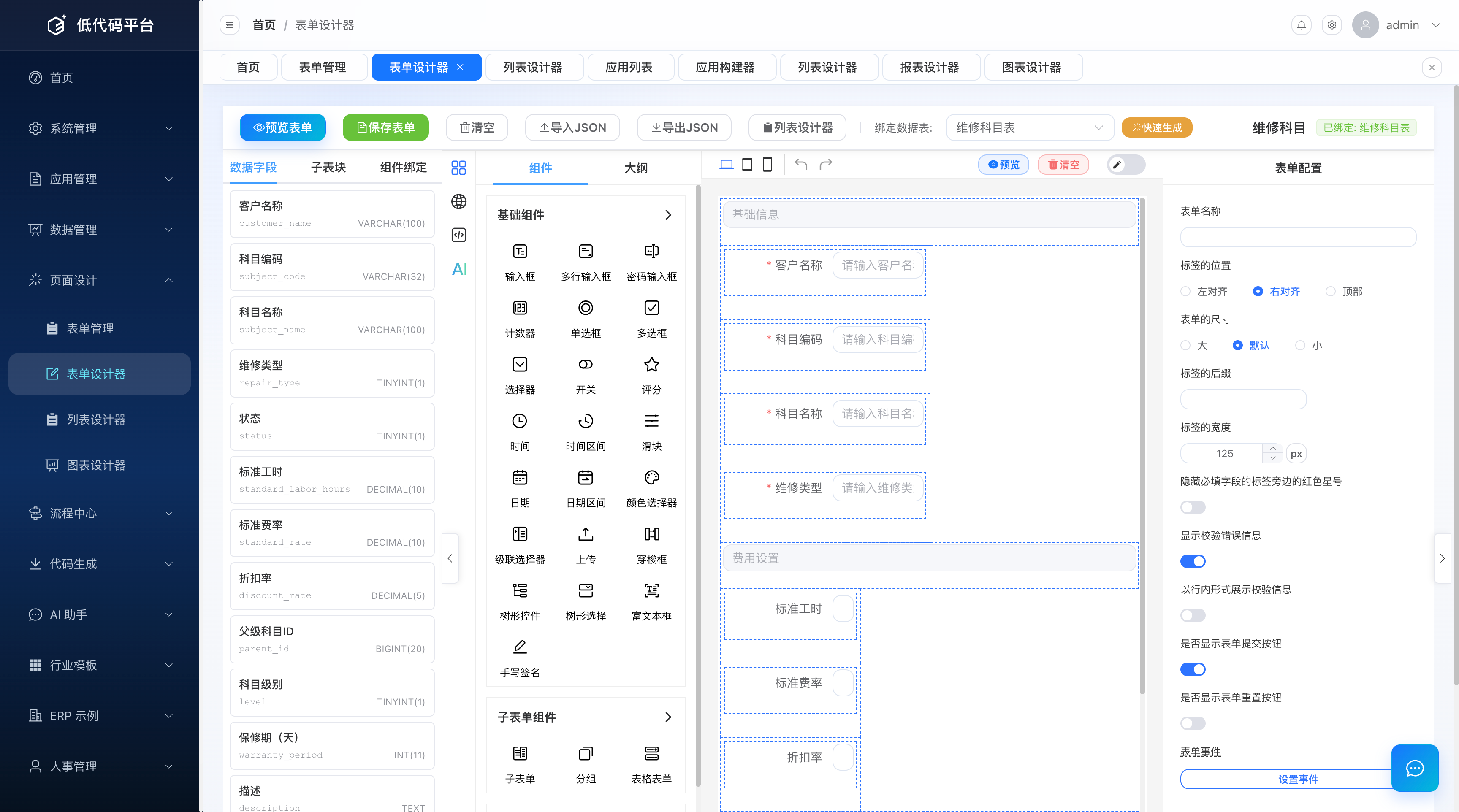

页面设计器画布：左侧组件面板、中间行列栅格画布、右侧页面与组件属性面板

前端 API 封装

// frontend/src/api/page.ts
export function getPageList(appId: number) {
  return request.get<any>('/page/list', { params: { appId } })
}

export function getPageDetail(id: number) {
  return request.get<any>(`/page/${id}`)
}

export function savePage(data: PageSaveDTO) {
  return request.post<any>('/page/save', data)
}

运行时渲染

AppRuntime.vue 加载应用菜单和页面，PageRenderer.vue 解析 pageJson 并渲染组件：

// AppRuntime.vue 第 365 行 -- 加载菜单树
const menuRes = await request.get(`/app-menu/tree`, { params: { appId: appId.value } })

// AppRuntime.vue 第 371 行 -- 加载页面列表
const pageRes = await request.get(`/page/list`, { params: { appId: appId.value } })

// PageRenderer.vue 第 57 行 -- 加载页面配置
const res = await request.get(`/page/${props.pageId}`)

前端路由

// frontend/src/router/index.ts
{ path: '/app/:appId', name: 'AppRuntime',
  component: () => import('@/views/runtime/AppRuntime.vue') },
{ path: '/app/:appId/page/:pageId',
  component: () => import('@/views/runtime/AppRuntime.vue') },

访问 http://localhost:3000/app/1 进入应用运行时，访问 http://localhost:3000/app/1/page/5 直接打开指定页面。

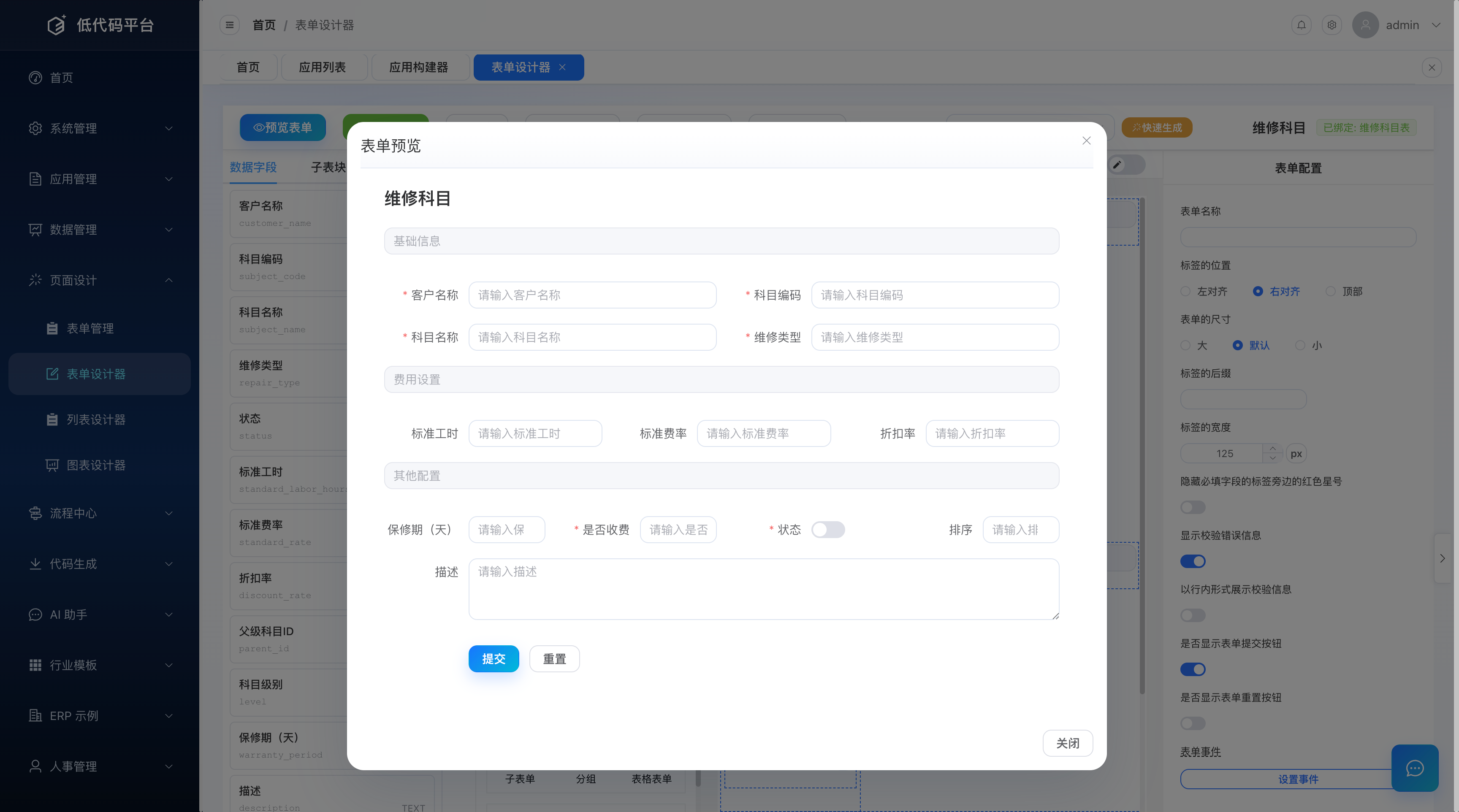

运行时页面渲染：PageRenderer 解析 pageJson 后渲染出的组合页面

操作步骤

进入「设计器 -> 页面设计」页面，点击「新建页面」
填写页面名称、编码，选择所属应用（appId）
从左侧组件面板拖拽组件到画布的行中
调整组件的 colSpan（1-24）控制宽度占比
在右侧属性面板配置每个组件的属性（如 tableId、formId、chartId 等）
点击「保存」，页面配置存入 lc_page.page_json
在应用菜单管理中，将菜单关联到此页面

表单/列表自动生成页面

通过表单设计器或列表设计器保存时，会自动调用 syncFormToPage() / syncListToPage() 生成 lc_page 记录。这些自动生成的页面 page_type 分别为 form 和 list，不需要手动用页面设计器创建。页面设计器主要用于自定义组合页面（page_type = custom）。

组件属性面板：页面名称、编码、路由与选中组件的关联 ID 配置

常见问题

页面保存后运行时看不到

lc_page 的 status 需要为 published 才会在运行时显示。表单/列表同步生成的页面会继承表单/列表的 status，确保发布表单/列表后页面也会变为 published。

组件不显示数据

检查 pageJson 中组件的 config 是否正确设置了关联 ID（tableId / formId / chartId / reportId）。运行时渲染器会根据这些 ID 加载数据。
