运行时引擎

运行时引擎

业务用途

运行时引擎是低代码平台从「设计时」到「运行时」的桥梁。设计时，运营人员通过表单设计器、列表设计器、页面设计器产出 JSON 配置，存入 lc_form、lc_list、lc_page 等表。运行时，引擎读取这些配置，在前端渲染出可交互的应用页面，所有数据操作通过 SchemaService 动态完成。

运行时引擎由后端 RuntimeController（统一数据访问层）和前端 AppRuntime.vue + PageRenderer.vue（页面渲染器）组成。用户访问 http://localhost:3000/app/{appId} 即可进入应用运行时。

涉及文件

层文件路径说明
Controllerbackend/src/main/java/com/lowcode/controller/RuntimeController.java/api/runtime 统一数据访问层
Servicebackend/src/main/java/com/lowcode/service/SchemaService.java底层数据引擎
Servicebackend/src/main/java/com/lowcode/service/PageService.java页面配置存取
Servicebackend/src/main/java/com/lowcode/service/AppMenuService.java应用菜单树
前端frontend/src/views/runtime/AppRuntime.vue应用运行时容器
前端frontend/src/views/runtime/PageRenderer.vue页面渲染器
前端frontend/src/views/runtime/components/RuntimeForm.vue表单组件
前端frontend/src/views/runtime/components/RuntimeList.vue列表组件
前端frontend/src/views/runtime/components/RuntimeChart.vue图表组件
前端frontend/src/views/runtime/components/RuntimeReport.vue报表组件
前端frontend/src/views/runtime/components/RuntimeStatistic.vue统计组件
前端frontend/src/views/runtime/components/RuntimeButton.vue按钮组件
前端frontend/src/views/runtime/components/RuntimeText.vue文本组件
前端frontend/src/views/runtime/components/RuntimeDivider.vue分割线组件
前端frontend/src/views/runtime/components/RuntimeLayoutSwitcher.vue布局切换器
路由frontend/src/router/index.ts/app/:appId 路由定义

数据库表

运行时引擎直接读取以下设计时产出的配置表：

表用途
lc_page页面配置（page_json 是核心渲染依据）
lc_app_menu应用菜单树（导航结构）
lc_application应用信息（名称、图标、布局等）
lc_form表单配置（运行时表单组件加载）
lc_list列表配置（运行时列表组件加载）
lc_chart图表配置（运行时图表组件加载）
lc_report报表配置（运行时报表组件加载）

后端实现

端点列表（RuntimeController -- /api/runtime）

方法路径说明
GET/api/runtime/page/{pageId}获取页面完整配置（page + pageJson）
GET/api/runtime/menu/{appId}获取应用菜单树
POST/api/runtime/data通用数据查询（action=list）
POST/api/runtime/data/submit通用表单提交
POST/api/runtime/statistic统计数据查询

1. 获取页面配置 -- getPageConfig()

@GetMapping("/page/{pageId}")
public Result<Map<String, Object>> getPageConfig(@PathVariable Long pageId) {
    LcPage page = pageService.getById(pageId);
    if (page == null) return Result.error("页面不存在");

    Map<String, Object> result = new HashMap<>();
    result.put("page", page);
    if (page.getPageJson() != null) {
        result.put("pageConfig", page.getPageJson());
    }
    return Result.success(result);
}

2. 获取应用菜单树 -- getAppMenu()

@GetMapping("/menu/{appId}")
public Result<List<LcAppMenu>> getAppMenu(@PathVariable Long appId) {
    return Result.success(appMenuService.getMenuTreeByAppId(appId));
}

3. 通用数据查询 -- queryData()

@PostMapping("/data")
public Result<Object> queryData(@RequestBody Map<String, Object> params) {
    Long tableId = Long.valueOf(params.get("tableId").toString());
    String action = params.getOrDefault("action", "list").toString();
    Integer pageNum = params.containsKey("pageNum") ? Integer.valueOf(params.get("pageNum").toString()) : 1;
    Integer pageSize = params.containsKey("pageSize") ? Integer.valueOf(params.get("pageSize").toString()) : 10;

    if ("list".equals(action)) {
        return Result.success(schemaService.queryDataList(tableId, null, pageNum, pageSize));
    }
    return Result.error("不支持的操作类型: " + action);
}

4. 通用表单提交 -- submitData()

@PostMapping("/data/submit")
public Result<Void> submitData(@RequestBody Map<String, Object> params) {
    Long tableId = Long.valueOf(params.get("tableId").toString());
    @SuppressWarnings("unchecked")
    Map<String, Object> data = (Map<String, Object>) params.get("data");
    schemaService.insertData(tableId, data);
    return Result.success("提交成功");
}

5. 统计数据查询 -- getStatistic()

@PostMapping("/statistic")
public Result<Object> getStatistic(@RequestBody Map<String, Object> params) {
    Long tableId = Long.valueOf(params.get("tableId").toString());
    String aggregateType = params.getOrDefault("aggregateType", "count").toString();
    // 简单实现：查询全量数据计数
    long count = schemaService.queryDataList(tableId, null, 1, Integer.MAX_VALUE).size();
    return Result.success(count);
}

前端实现

前端路由

// frontend/src/router/index.ts
{ path: '/app/:appId', name: 'AppRuntime',
  component: () => import('@/views/runtime/AppRuntime.vue') },
{ path: '/app/:appId/page/:pageId',
  component: () => import('@/views/runtime/AppRuntime.vue') },
{ path: '/app/:appId/page', redirect: (to) => `/app/${to.params.appId}` },
  • http://localhost:3000/app/1 -- 进入应用 1 的运行时首页
  • http://localhost:3000/app/1/page/5 -- 直接打开应用 1 的页面 5

AppRuntime.vue -- 应用运行时容器

AppRuntime.vue 是运行时的入口组件，负责：

  1. 应用信息加载：通过 GET /api/open/app/lookup?code= 或 GET /api/application/{appId} 加载应用信息
  2. 权限校验：通过 GET /api/system/user/me/appIds 检查用户是否有权访问该应用
  3. 菜单加载：通过 GET /api/app-menu/tree?appId= 加载应用菜单树
  4. 页面加载：通过 GET /api/page/list?appId= 加载页面列表
  5. 页面渲染：选中菜单项后，把 pageId 传给 PageRenderer.vue
// AppRuntime.vue 第 359 行 -- 加载应用信息
const appRes = await request.get(`/application/${appId.value}`)

// AppRuntime.vue 第 365 行 -- 加载菜单树
const menuRes = await request.get(`/app-menu/tree`, { params: { appId: appId.value } })

// AppRuntime.vue 第 371 行 -- 加载页面列表
const pageRes = await request.get(`/page/list`, { params: { appId: appId.value } })

PageRenderer.vue -- 页面渲染器

PageRenderer.vue 接收 pageId，加载 pageJson 并按 rows -> components 结构渲染：

// PageRenderer.vue 第 57 行
const res = await request.get(`/page/${props.pageId}`)
// 解析 pageJson，遍历 rows，每个 row 遍历 components
// 根据 component.type 渲染对应的 Runtime 组件

渲染逻辑：

pageJson.rows[] -> 遍历每行
  row.components[] -> 遍历每个组件
    component.type == 'form'     -> <RuntimeForm :config="component.config" />
    component.type == 'list'     -> <RuntimeList :config="component.config" />
    component.type == 'chart'    -> <RuntimeChart :config="component.config" />
    component.type == 'report'   -> <RuntimeReport :config="component.config" />
    component.type == 'statistic'-> <RuntimeStatistic :config="component.config" />
    component.type == 'button'   -> <RuntimeButton :config="component.config" />
    component.type == 'text'     -> <RuntimeText :config="component.config" />
    component.type == 'divider'  -> <RuntimeDivider :config="component.config" />

Runtime 组件的数据访问

每个 Runtime 组件根据自身 config 中的配置调用不同的 API：

组件数据 API说明
RuntimeFormGET /api/form/get/{formId}加载表单配置
RuntimeFormPOST /api/database/table/{tableId}/data提交表单数据
RuntimeFormPOST /api/biz-approval/submit/{formId}审批表单提交
RuntimeListPOST /api/database/table/{tableId}/data/list分页查询列表
RuntimeListPUT /api/database/table/{tableId}/data/{id}更新行数据
RuntimeListDELETE /api/database/table/{tableId}/data/{id}删除行数据
RuntimeChartPOST /api/chart/data/{id}查询图表数据
RuntimeReportPOST /api/runtime/data查询报表数据
RuntimeStatisticPOST /api/runtime/statistic查询统计数据

操作步骤

  1. 确保已通过表单设计器/列表设计器/页面设计器完成设计并发布
  2. 在应用菜单管理中配置菜单项，关联到页面
  3. 访问 http://localhost:3000/app/{appId} 进入应用运行时
  4. 左侧菜单导航，点击菜单项加载对应页面
  5. 页面中的表单/列表/图表组件自动加载并交互

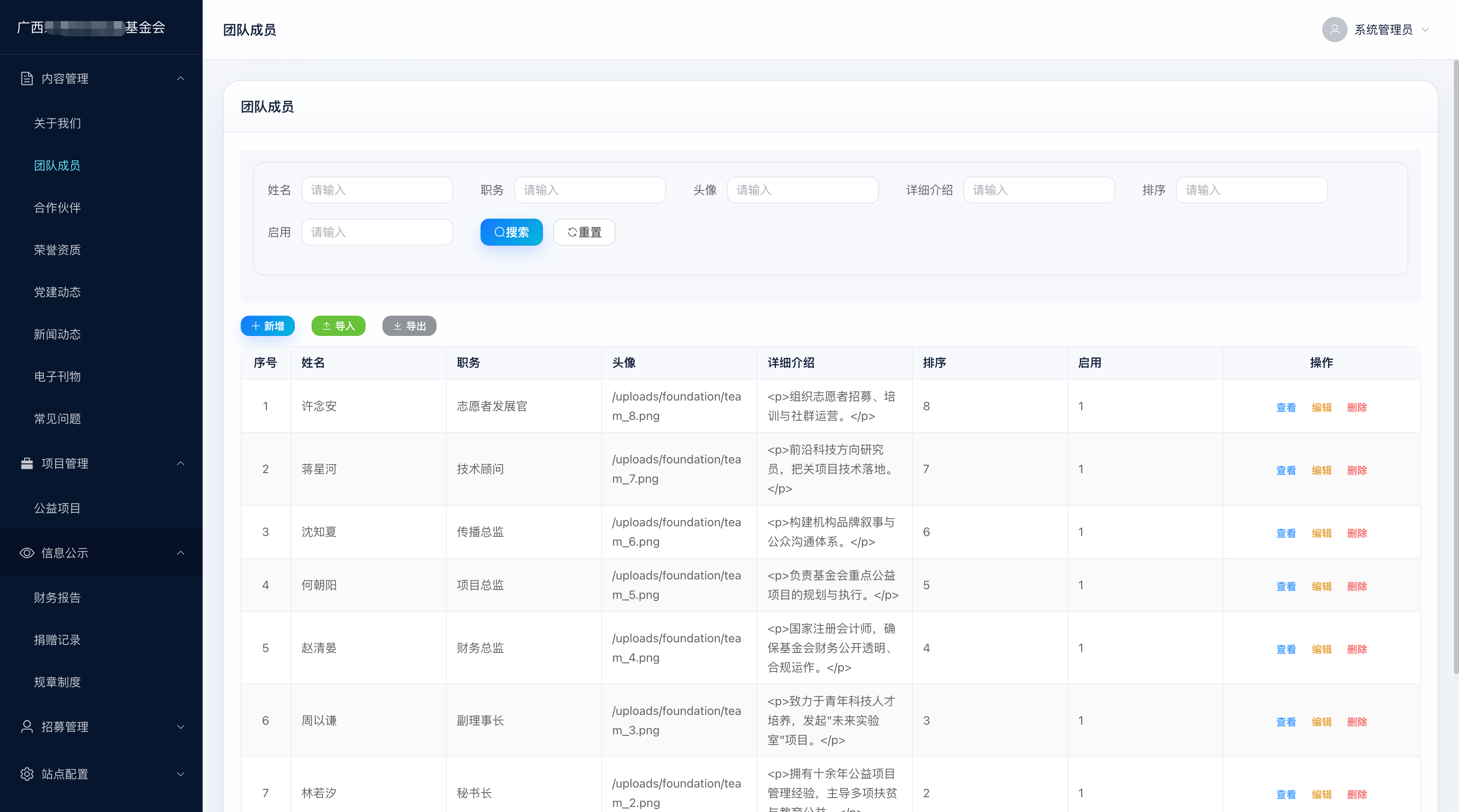

应用运行时页面：左侧菜单导航与右侧页面组件渲染

常见问题

访问 /app/:appId 白屏

AppRuntime.vue 会先检查用户权限（GET /api/system/user/me/appIds），如果用户没有该应用的访问权限，会跳转。确保用户已登录且被授权访问该应用。

页面组件不显示

PageRenderer.vue 解析 pageJson 后按 component.type 渲染。如果 type 不在支持列表中，组件会被忽略。检查 pageJson 中的 type 值是否正确。

运行时统计数据不准确

getStatistic() 当前实现是查询全量数据然后 .size() 计数，数据量大时性能差。实际项目中应改为 SELECT COUNT(*) 查询。
