表设计器

业务用途

表设计器是低代码引擎的起点。运营人员通过可视化界面定义业务表的结构（表名、表注释、字段名、字段类型、是否必填、字典类型等），平台自动完成三件事：

1. 生成 DDL：根据字段配置拼装 CREATE TABLE 语句，自动附加 id、tenant_id、create_time、update_time、create_by、update_by、deleted 等系统字段。
2. 执行建表：通过 JdbcTemplate.execute(sql) 在数据库中创建物理表。
3. 存储元数据：将表结构信息写入 lc_table_meta（表元数据）和 lc_column_meta（字段元数据），供后续表单设计、列表设计、动态 CRUD 使用。

修改表结构时，表设计器会做 diff 对比：新字段执行 ALTER TABLE ADD COLUMN，类型/注释变化执行 ALTER TABLE MODIFY COLUMN，删除字段执行 ALTER TABLE DROP COLUMN。

涉及文件

层	文件路径	说明
Controller	backend/src/main/java/com/lowcode/controller/DatabaseController.java	/api/database 端点，表管理 + 数据 CRUD + 开放接口配置
Service	backend/src/main/java/com/lowcode/service/SchemaService.java	核心引擎：DDL 生成、建表、改表、动态 CRUD
Entity	backend/src/main/java/com/lowcode/entity/LcTableMeta.java	表元数据实体（@TableName("lc_table_meta")）
Entity	backend/src/main/java/com/lowcode/entity/LcColumnMeta.java	字段元数据实体（@TableName("lc_column_meta")）
Mapper	backend/src/main/java/com/lowcode/mapper/LcTableMetaMapper.java	MyBatis-Plus Mapper
Mapper	backend/src/main/java/com/lowcode/mapper/LcColumnMetaMapper.java	MyBatis-Plus Mapper
前端	frontend/src/views/database/TableDesigner.vue	表设计器主界面
前端API	frontend/src/api/tableDesigner.ts	前端请求封装
SQL	backend/src/main/resources/schema-mysql.sql	元数据表 DDL（第 236-289 行）

数据库表

lc_table_meta（数据表元数据表）

CREATE TABLE lc_table_meta (
    id BIGINT AUTO_INCREMENT PRIMARY KEY COMMENT '主键ID',
    tenant_id BIGINT DEFAULT 1 COMMENT '租户ID',
    table_name VARCHAR(100) NOT NULL COMMENT '表名',
    table_comment VARCHAR(255) COMMENT '表注释',
    table_type VARCHAR(50) DEFAULT 'business' COMMENT '表类型(business:业务表 system:系统表)',
    class_name VARCHAR(100) COMMENT '实体类名',
    module_name VARCHAR(50) COMMENT '模块名',
    business_name VARCHAR(50) COMMENT '业务名',
    function_author VARCHAR(50) COMMENT '作者',
    status CHAR(1) DEFAULT '1' COMMENT '状态(0:未生成 1:已生成)',
    remark VARCHAR(500) COMMENT '备注',
    create_time DATETIME DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
    update_time DATETIME DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
    create_by VARCHAR(50) COMMENT '创建人',
    update_by VARCHAR(50) COMMENT '更新人',
    deleted TINYINT DEFAULT 0 COMMENT '删除标记',
    UNIQUE KEY uk_table_name (tenant_id, table_name)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='数据表元数据表';

lc_column_meta（字段元数据表）

CREATE TABLE lc_column_meta (
    id BIGINT AUTO_INCREMENT PRIMARY KEY COMMENT '主键ID',
    tenant_id BIGINT DEFAULT 1 COMMENT '租户ID',
    table_id BIGINT NOT NULL COMMENT '表ID',
    column_name VARCHAR(100) NOT NULL COMMENT '字段名',
    column_comment VARCHAR(255) COMMENT '字段注释',
    column_type VARCHAR(50) NOT NULL COMMENT '字段类型',
    java_type VARCHAR(50) NOT NULL COMMENT 'Java类型',
    java_field VARCHAR(100) NOT NULL COMMENT 'Java字段名',
    is_pk CHAR(1) DEFAULT 'N' COMMENT '是否主键(Y:是 N:否)',
    is_increment CHAR(1) DEFAULT 'N' COMMENT '是否自增(Y:是 N:否)',
    is_required CHAR(1) DEFAULT 'N' COMMENT '是否必填(Y:是 N:否)',
    is_insert CHAR(1) DEFAULT 'Y' COMMENT '是否插入字段(Y:是 N:否)',
    is_edit CHAR(1) DEFAULT 'Y' COMMENT '是否编辑字段(Y:是 N:否)',
    is_list CHAR(1) DEFAULT 'Y' COMMENT '是否列表字段(Y:是 N:否)',
    is_query CHAR(1) DEFAULT 'N' COMMENT '是否查询字段(Y:是 N:否)',
    query_type VARCHAR(50) DEFAULT 'EQ' COMMENT '查询方式(EQ/LIKE/GT/LT/GTE/LTE)',
    html_type VARCHAR(50) DEFAULT 'input' COMMENT 'HTML类型(input/textarea/select/radio/checkbox/datetime/file)',
    dict_type VARCHAR(100) COMMENT '字典类型',
    dict_sql VARCHAR(500) COMMENT '字典SQL',
    options_api VARCHAR(500) COMMENT '远端选项接口地址',
    option_value VARCHAR(64) COMMENT '远端选项value字段名(默认id)',
    option_label VARCHAR(64) COMMENT '远端选项label字段名',
    display_prop VARCHAR(64) COMMENT '表格展示替代字段名',
    sort_order INT DEFAULT 0 COMMENT '排序',
    create_time DATETIME DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
    update_time DATETIME DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
    deleted TINYINT DEFAULT 0 COMMENT '删除标记',
    INDEX idx_table_id (table_id)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='字段元数据表';

LcColumnMeta 关键字段说明

• columnName：数据库物理列名（蛇形，如 order_amount）
• javaField：Java 字段名（驼峰，如 orderAmount），运行时数据交互用驼峰
• columnType：MySQL 类型字符串，如 VARCHAR(255)、BIGINT、DECIMAL(10,2)
• htmlType：前端渲染控件类型，决定表单设计器中该字段默认渲染成什么组件
• queryType：列表搜索时的匹配方式
• dictType / dictSql / optionsApi：三种字段下拉选项来源，优先级为 dictType > dictSql > optionsApi

后端实现

端点列表

方法	路径	说明
GET	/api/database/table/list	获取所有表列表
GET	/api/database/table/list/{appId}	获取应用下的表列表
GET	/api/database/table/{id}	获取表详情（含字段列表）
GET	/api/database/table/columns/{tableId}	获取表字段列表
POST	/api/database/table/generateSql	生成建表 SQL（预览，不执行）
POST	/api/database/table/create	执行建表（DDL + 元数据）
PUT	/api/database/table/update	更新表结构（ALTER diff）
DELETE	/api/database/table/{id}	删除表（DROP + 元数据清理）

1. 生成建表 SQL -- generateCreateTableSql()

此方法拼装 CREATE TABLE 语句，自动附加系统字段：

public String generateCreateTableSql(LcTableMeta tableMeta) {
    StringBuilder sql = new StringBuilder();
    sql.append("CREATE TABLE `").append(tableMeta.getTableName()).append("` (\n");

    // 自动添加主键
    sql.append("  `id` BIGINT AUTO_INCREMENT PRIMARY KEY COMMENT 'ID',\n");

    // 自动添加租户字段
    sql.append("  `tenant_id` BIGINT DEFAULT 1 COMMENT '租户ID',\n");

    // 系统保留字段，需要过滤（不会重复添加）
    java.util.Set<String> systemFields = java.util.Set.of(
        "id", "tenant_id", "create_time", "update_time", "create_by", "update_by", "deleted"
    );

    // 添加用户定义的字段
    if (tableMeta.getColumns() != null) {
        for (LcColumnMeta column : tableMeta.getColumns()) {
            if (column.getColumnName() == null || column.getColumnName().isEmpty()) continue;
            if (systemFields.contains(column.getColumnName().toLowerCase())) continue;

            sql.append("  `").append(column.getColumnName()).append("` ")
               .append(column.getColumnType());

            if ("Y".equals(column.getIsRequired())) {
                sql.append(" NOT NULL");
            }

            // 数值类型不加引号，其他类型加单引号
            if (column.getDefaultValue() != null && !column.getDefaultValue().isEmpty()) {
                sql.append(" DEFAULT ");
                String colType = column.getColumnType() != null ? column.getColumnType().toUpperCase() : "";
                if (colType.contains("INT") || colType.contains("DECIMAL") ||
                    colType.contains("FLOAT") || colType.contains("DOUBLE")) {
                    sql.append(column.getDefaultValue());
                } else {
                    sql.append("'").append(column.getDefaultValue()).append("'");
                }
            }

            if (column.getColumnComment() != null && !column.getColumnComment().isEmpty()) {
                sql.append(" COMMENT '").append(column.getColumnComment()).append("'");
            }
            sql.append(",\n");
        }
    }

    // 自动添加通用审计字段
    sql.append("  `create_time` DATETIME DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',\n");
    sql.append("  `update_time` DATETIME DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',\n");
    sql.append("  `create_by` VARCHAR(50) COMMENT '创建人',\n");
    sql.append("  `update_by` VARCHAR(50) COMMENT '更新人',\n");
    sql.append("  `deleted` TINYINT DEFAULT 0 COMMENT '删除标记',\n");
    sql.append("  INDEX idx_tenant_id (`tenant_id`)\n");
    sql.append(") ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='")
       .append(tableMeta.getTableComment()).append("';");

    return sql.toString();
}

生成的 DDL 示例：

CREATE TABLE `erp_supplier` (
  `id` BIGINT AUTO_INCREMENT PRIMARY KEY COMMENT 'ID',
  `tenant_id` BIGINT DEFAULT 1 COMMENT '租户ID',
  `supplier_name` VARCHAR(255) NOT NULL COMMENT '供应商名称',
  `contact_phone` VARCHAR(50) COMMENT '联系电话',
  `status` VARCHAR(20) DEFAULT 'active' COMMENT '状态',
  `create_time` DATETIME DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `update_time` DATETIME DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
  `create_by` VARCHAR(50) COMMENT '创建人',
  `update_by` VARCHAR(50) COMMENT '更新人',
  `deleted` TINYINT DEFAULT 0 COMMENT '删除标记',
  INDEX idx_tenant_id (`tenant_id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='供应商表';

2. 执行建表 -- createTable()

@Transactional(rollbackFor = Exception.class)
public boolean createTable(LcTableMeta tableMeta) {
    // 检查表是否已存在
    String checkSql = "SELECT COUNT(*) FROM information_schema.tables WHERE table_schema = DATABASE() AND table_name = ?";
    Integer tableCount = jdbcTemplate.queryForObject(checkSql, Integer.class, tableMeta.getTableName());
    if (tableCount != null && tableCount > 0) {
        throw new RuntimeException("表 [" + tableMeta.getTableName() + "] 已存在，请勿重复创建");
    }

    // 生成并执行 DDL
    String sql = generateCreateTableSql(tableMeta);
    jdbcTemplate.execute(sql);

    // 保存表元数据
    tableMeta.setStatus("1");
    tableMetaMapper.insert(tableMeta);

    // 保存字段元数据（自动推导 Java 类型 + 驼峰字段名）
    for (LcColumnMeta column : tableMeta.getColumns()) {
        column.setId(null);
        column.setTableId(tableMeta.getId());
        if (column.getJavaType() == null || column.getJavaType().isEmpty()) {
            column.setJavaType(deriveJavaType(column.getColumnType()));
        }
        if (column.getJavaField() == null || column.getJavaField().isEmpty()) {
            column.setJavaField(toCamelCase(column.getColumnName()));
        }
        // 设置默认值
        if (column.getIsPk() == null) column.setIsPk("N");
        if (column.getQueryType() == null) column.setQueryType("EQ");
        if (column.getHtmlType() == null) column.setHtmlType("input");
        columnMetaMapper.insert(column);
    }
    return true;
}

类型自动推导

deriveJavaType() 方法根据 MySQL 列类型推导 Java 类型：VARCHAR/TEXT/CHAR -> String，INT -> Integer，BIGINT -> Long，DECIMAL/DOUBLE/FLOAT -> BigDecimal，DATETIME/TIMESTAMP/DATE -> LocalDateTime。toCamelCase() 将蛇形命名转为驼峰，如 order_amount -> orderAmount。

3. 更新表结构 -- updateTable()（ALTER diff）

@Transactional(rollbackFor = Exception.class)
public boolean updateTable(LcTableMeta tableMeta) {
    LcTableMeta existingTable = tableMetaMapper.selectById(tableMeta.getId());
    // 获取现有字段，构建 Map<columnName, LcColumnMeta>
    Map<String, LcColumnMeta> existingColumnMap = ...;

    for (LcColumnMeta column : tableMeta.getColumns()) {
        String colName = column.getColumnName();
        LcColumnMeta existing = existingColumnMap.get(colName);

        if (existing == null) {
            // 新增字段：ALTER TABLE ADD COLUMN
            String alterSql = "ALTER TABLE `" + existingTable.getTableName()
                + "` ADD COLUMN `" + colName + "` " + column.getColumnType();
            if ("Y".equals(column.getIsRequired())) alterSql += " NOT NULL";
            jdbcTemplate.execute(alterSql);
            columnMetaMapper.insert(column);
        } else {
            // 修改字段：比较类型/必填/默认值/注释
            boolean needsModify = false;
            if (!existing.getColumnType().equals(column.getColumnType())) needsModify = true;
            if (!Objects.equals(existing.getIsRequired(), column.getIsRequired())) needsModify = true;
            // ... 其他比较
            if (needsModify) {
                String modifySql = "ALTER TABLE `" + existingTable.getTableName()
                    + "` MODIFY COLUMN `" + colName + "` " + column.getColumnType();
                jdbcTemplate.execute(modifySql);
            }
            columnMetaMapper.updateById(column);
            existingColumnMap.remove(colName); // 从待删除列表中移除
        }
    }

    // 剩下的 existingColumnMap 中的字段 = 被删除的字段
    for (String colName : existingColumnMap.keySet()) {
        String alterSql = "ALTER TABLE `" + existingTable.getTableName()
            + "` DROP COLUMN `" + colName + "`";
        jdbcTemplate.execute(alterSql);
        columnMetaMapper.deleteById(col.getId());
    }
    return true;
}

前端实现

前端组件

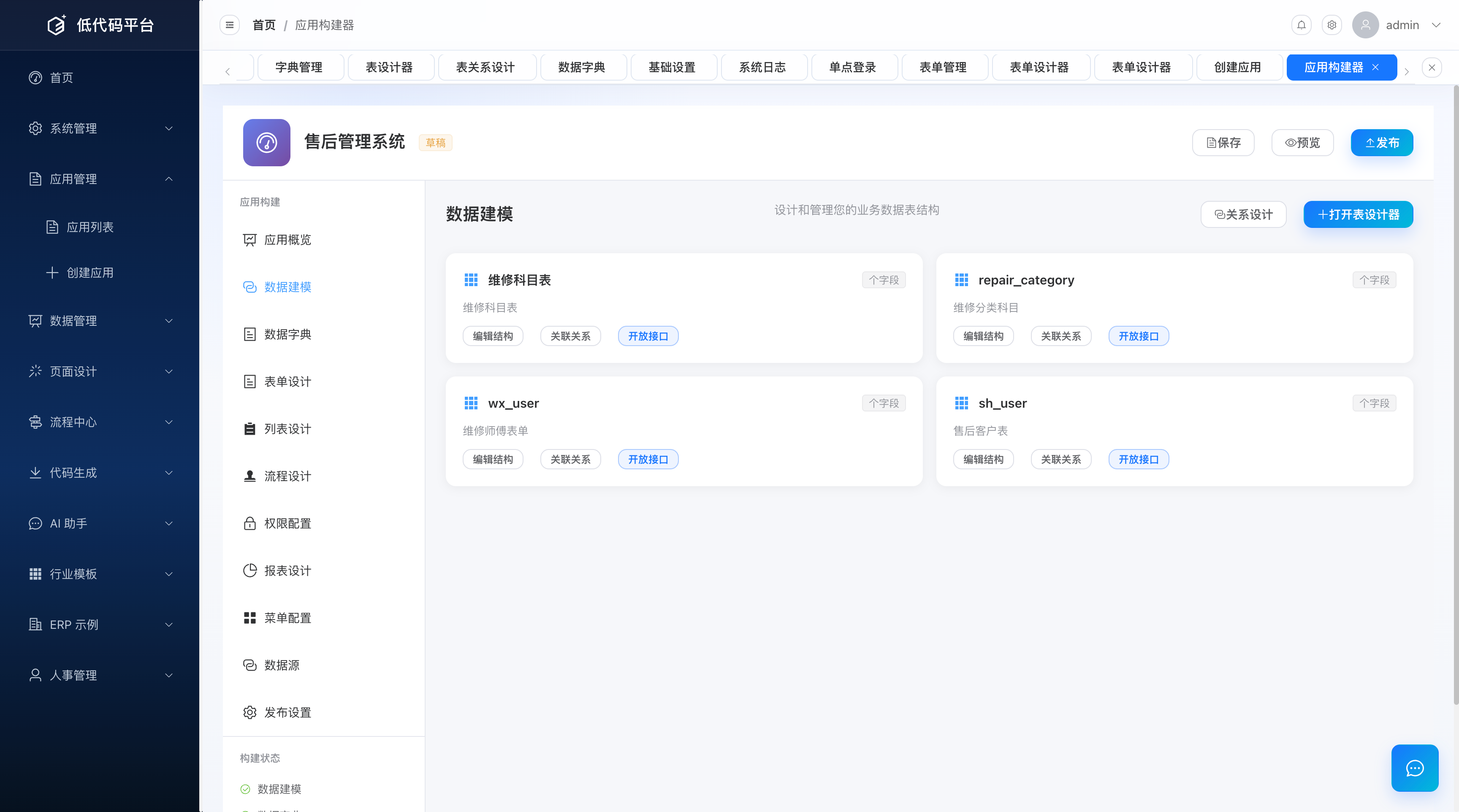

表设计器主界面为 frontend/src/views/database/TableDesigner.vue，它提供：

• 表名、表注释输入
• 字段列表表格（可增删行、拖拽排序）

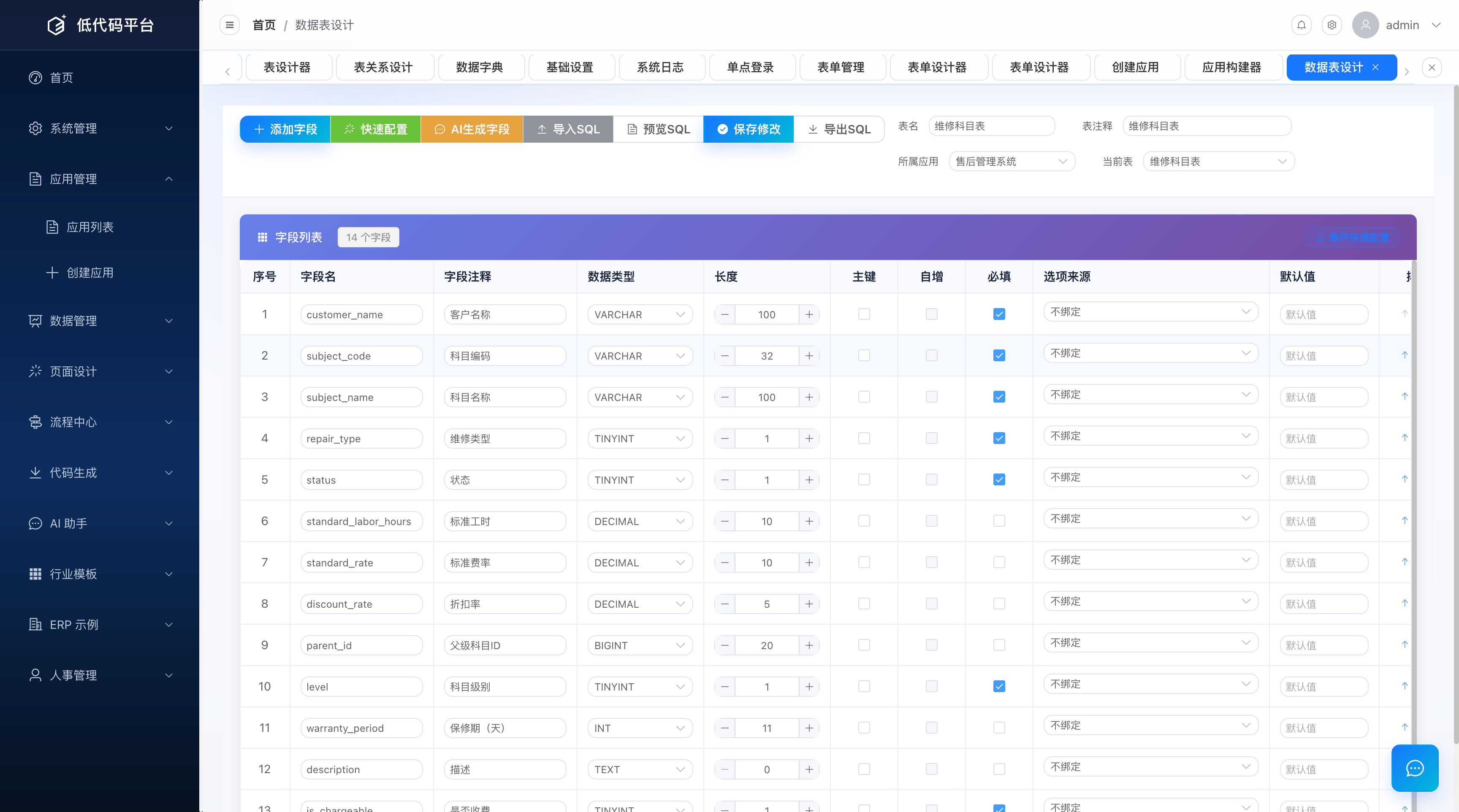

• 每个字段可配置：字段名、注释、类型、是否必填、HTML 类型、字典类型、查询方式等

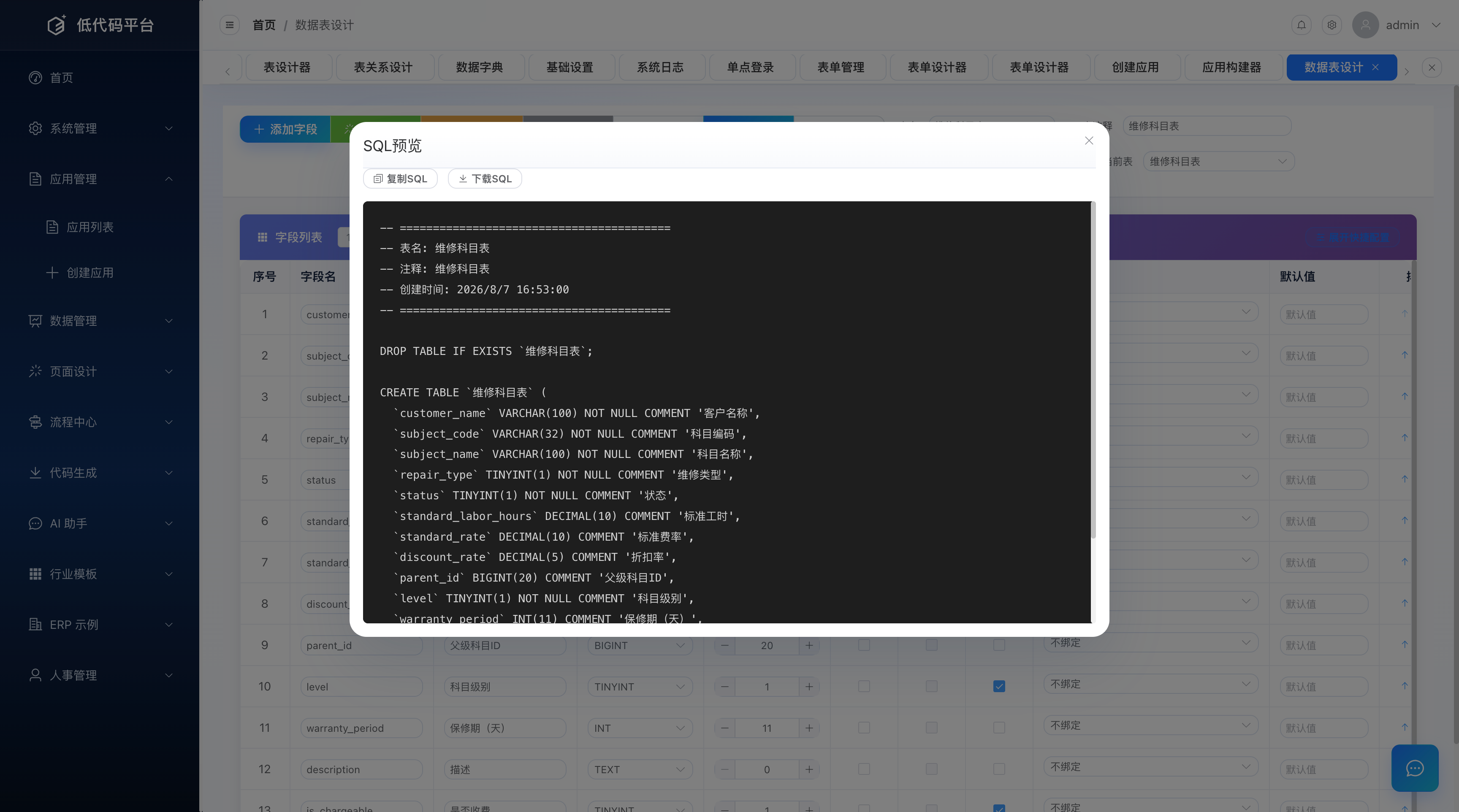

• 「生成 SQL 预览」按钮（调用 /database/table/generateSql）
• 「保存建表」按钮（调用 /database/table/create）
• 「保存修改」按钮（调用 /database/table/update）

前端 API 封装

// frontend/src/api/tableDesigner.ts
export function getTableList(appId?: number | null) {
  const url = appId ? `/database/table/list/${appId}` : '/database/table/list'
  return request.get(url).then((res: any) => res.data)
}

export function getTableDetail(id: number) {
  return request.get(`/database/table/${id}`).then((res: any) => res.data)
}

export function createTable(data: any) {
  return request.post('/database/table/create', data).then((res: any) => res.data)
}

export function updateTable(data: any) {
  return request.put('/database/table/update', data).then((res: any) => res.data)
}

export function generateCreateTableSql(data: any) {
  return request.post('/database/table/generateSql', data).then((res: any) => res.data)
}

三处白名单同步

根据项目实践记录，TableDesigner.vue 中有三处字段属性白名单（字段配置面板、表格列定义、保存时的字段提取），新增字段属性时必须同步修改三处，否则该属性不会被保存或显示。详见项目记忆文件 lowcode-table-designer-field-whitelist。

操作步骤

1. 进入「数据库管理 -> 表设计器」页面
2. 输入表名（蛇形，如 erp_supplier）和表注释（如「供应商表」）
3. 添加字段：填写字段名、注释、类型（如 VARCHAR(255)）、是否必填、HTML 类型等
4. 点击「生成 SQL」预览 DDL，确认无误
5. 选择所属应用（appId），点击「保存建表」
6. 建表成功后，表元数据写入 lc_table_meta，字段元数据写入 lc_column_meta
7. 后续修改字段时，进入表详情页编辑，保存时自动 ALTER diff

常见问题

建表时报「表已存在」

createTable() 会先查 information_schema.tables 检查表名是否已存在。如果之前建表失败但物理表已创建，需手动 DROP 后重试。

修改字段类型后数据丢失

ALTER TABLE MODIFY COLUMN 在缩小类型精度时（如 VARCHAR(255) 改 VARCHAR(50)）可能截断数据。修改前请确认数据兼容性。

删除字段后元数据未清理

updateTable() 会在 diff 后删除 existingColumnMap 中剩余的字段。如果元数据和物理表不一致，可能是之前操作中断导致，需手动检查 lc_column_meta 表。
