表单设计器

业务用途

表单设计器让运营人员通过拖拽组件来设计数据录入表单，无需编写前端代码。设计产物以 form_json 存入 lc_form 表，保存时自动同步生成一条 lc_page 记录（page_code = form_{formCode}），使表单能被运行时引擎统一渲染。

表单设计器支持以下能力：

组件拖拽布局：栅格行 + 列布局，支持文本框、文本域、下拉框、单选、复选、日期、文件上传等组件
字段绑定：每个组件关联 lc_column_meta 中的一个字段，提交时按驼峰 key 写入业务表
审批绑定：通过 approvalEnabled + processModelId 字段，将表单提交流程绑定到 BPM 工作流
版本管理：保存版本快照、回滚、版本对比
发布管理：draft / published 状态切换

涉及文件

层	文件路径	说明
Controller	`backend/src/main/java/com/lowcode/controller/FormController.java`	`/api/form` 端点
Controller	`backend/src/main/java/com/lowcode/controller/FormVersionController.java`	`/api/form/version` 版本端点
Entity	`backend/src/main/java/com/lowcode/entity/LcForm.java`	表单实体（`@TableName("lc_form")`）
Mapper	`backend/src/main/java/com/lowcode/mapper/LcFormMapper.java`	MyBatis-Plus Mapper
前端	`frontend/src/views/designer/form/builder.vue`	表单设计器主界面
前端	`frontend/src/views/designer/form/list.vue`	表单列表
前端	`frontend/src/views/designer/form/config/componentProps.ts`	组件属性配置
前端	`frontend/src/views/designer/form/components/PropertyPanel.vue`	属性面板
前端	`frontend/src/views/runtime/components/RuntimeForm.vue`	运行时表单渲染

数据库表

lc_form（表单表）

CREATE TABLE `lc_form` (
    `id` BIGINT NOT NULL AUTO_INCREMENT COMMENT '主键',
    `app_id` BIGINT COMMENT '所属应用ID',
    `tenant_id` BIGINT DEFAULT 1 COMMENT '租户编号',
    `form_name` VARCHAR(100) NOT NULL COMMENT '表单名称',
    `form_code` VARCHAR(50) NOT NULL COMMENT '表单编码',
    `table_id` BIGINT COMMENT '关联表ID',
    `form_json` LONGTEXT COMMENT '表单JSON配置',
    `status` VARCHAR(20) DEFAULT 'draft' COMMENT '状态(draft/published)',
    `approval_enabled` TINYINT COMMENT '是否启用审批',
    `process_model_id` BIGINT COMMENT '审批流程模型ID',
    `create_time` TIMESTAMP DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
    `update_time` TIMESTAMP DEFAULT CURRENT_TIMESTAMP COMMENT '更新时间',
    `create_by` VARCHAR(50) COMMENT '创建者',
    `update_by` VARCHAR(50) COMMENT '更新者',
    `deleted` TINYINT DEFAULT 0 COMMENT '是否删除',
    PRIMARY KEY (`id`),
    UNIQUE KEY `uk_form_code` (`form_code`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='表单表';

LcForm 实体字段

@TableName("lc_form")
public class LcForm extends BaseEntity {
    private Long appId;              // 所属应用ID
    private String formName;         // 表单名称
    private String formCode;         // 表单编码（唯一）
    private Long tableId;            // 关联的数据表ID
    private String formJson;         // 表单配置JSON
    private String status;           // 状态: draft / published
    @TableField("approval_enabled")
    private Boolean approvalEnabled; // 是否启用审批
    @TableField("process_model_id")
    private Long processModelId;     // BPM流程模型ID
}

审批绑定

当 approvalEnabled = true 且 processModelId 不为空时，表单提交会走 BPM 审批流程。运行时 RuntimeForm.vue 提交时会调用 POST /api/biz-approval/submit/{formId}，而不是直接调用 POST /api/database/table/{id}/data。审批通过后状态自动回写业务表。

后端实现

端点列表

表单管理（FormController -- `/api/form`）

方法	路径	说明
GET	`/api/form/list?pageNum=1&pageSize=10&appId=&keyword=`	分页查询表单列表
GET	`/api/form/get/{id}`	获取表单详情
GET	`/api/form/getByCode/{code}`	按编码获取表单
POST	`/api/form/save`	保存表单（新增或更新），自动同步页面
DELETE	`/api/form/delete/{id}`	删除表单
POST	`/api/form/publish/{id}`	发布表单（status -> published）
POST	`/api/form/unpublish/{id}`	停用表单（status -> draft）

版本管理（FormVersionController -- `/api/form/version`）

方法	路径	说明
POST	`/api/form/version/save/{formId}?versionDesc=`	保存版本快照
GET	`/api/form/version/history/{formId}`	获取版本历史列表
GET	`/api/form/version/{formId}/{version}`	获取指定版本
GET	`/api/form/version/current/{formId}`	获取当前版本
POST	`/api/form/version/rollback/{formId}/{version}`	回滚到指定版本
GET	`/api/form/version/compare/{formId}?version1=&version2=`	对比两个版本

保存表单 -- `save()` + `syncFormToPage()`

@PostMapping("/save")
public Result<Long> save(@RequestBody LcForm form) {
    // 校验 formJson 非空且格式正确
    if (form.getFormJson() == null || form.getFormJson().isEmpty()) {
        return Result.error(400, "表单配置不能为空");
    }
    try {
        new ObjectMapper().readTree(form.getFormJson()); // JSON 格式校验
    } catch (Exception e) {
        return Result.error(400, "表单JSON格式错误");
    }

    if (form.getId() == null) {
        // 新增：检查 formCode 唯一性
        LcForm existing = formMapper.selectOne(
            new LambdaQueryWrapper<LcForm>().eq(LcForm::getFormCode, form.getFormCode()));
        if (existing != null) return Result.error(500, "表单编码已存在");
        formMapper.insert(form);
    } else {
        formMapper.updateById(form);
    }

    // 自动同步到 lc_page 表，供运行时渲染
    syncFormToPage(form);
    return Result.success("保存成功", form.getId());
}

syncFormToPage() 方法把表单配置包装成 pageJson，写入 lc_page 表：

private void syncFormToPage(LcForm form) {
    if (form.getAppId() == null) return;
    // 构建 pageJson：一行一列，放一个 form 组件
    String pageJson = "{\"rows\":[{\"id\":1,\"gutter\":16,\"components\":[{\"id\":1,"
        + "\"type\":\"form\",\"colSpan\":24,\"config\":{\"title\":\"" + form.getFormName()
        + "\",\"formId\":" + form.getId() + ",\"tableId\":" + form.getTableId()
        + ",\"approvalEnabled\":" + Boolean.TRUE.equals(form.getApprovalEnabled())
        + ",\"processModelId\":" + form.getProcessModelId() + "}}]}]}";

    // 按 pageCode = "form_" + formCode 查找已有页面
    LcPage existing = pageService.lambdaQuery()
        .eq(LcPage::getPageCode, "form_" + form.getFormCode()).one();
    if (existing != null) {
        existing.setPageName(form.getFormName());
        existing.setPageJson(pageJson);
        existing.setStatus(form.getStatus());
        pageService.updateById(existing);
    } else {
        LcPage page = new LcPage();
        page.setAppId(form.getAppId());
        page.setPageName(form.getFormName());
        page.setPageCode("form_" + form.getFormCode());
        page.setPageType("form");
        page.setPageJson(pageJson);
        page.setRoutePath("/form/" + form.getFormCode());
        page.setStatus(form.getStatus() != null ? form.getStatus() : "draft");
        pageService.save(page);
    }
}

统一页面模型

表单保存时自动生成 lc_page 记录，page_code 格式为 form_{formCode}，page_type 为 form。运行时引擎只需读取 lc_page 即可渲染表单，无需知道它是表单还是列表。

前端实现

表单设计器界面

frontend/src/views/designer/form/builder.vue 提供：

左侧：组件面板（可拖拽的表单组件列表）
中间：画布区域（栅格行 + 列布局，拖入组件排列）
右侧：属性面板（PropertyPanel.vue，编辑选中组件的属性）

保存与加载

// 保存表单（builder.vue 第 541 行）
const res = await request.post('/form/save', {
  id: formId.value,
  appId: appId.value,
  formName: formName.value,
  formCode: formCode.value,
  tableId: selectedTableId.value,
  formJson: JSON.stringify(designerData),
  approvalEnabled: approvalConfig.enabled,
  processModelId: approvalConfig.processModelId,
  status: 'draft'
})

// 加载表单详情（builder.vue 第 780 行）
const res = await request.get(`/form/get/${formId}`)

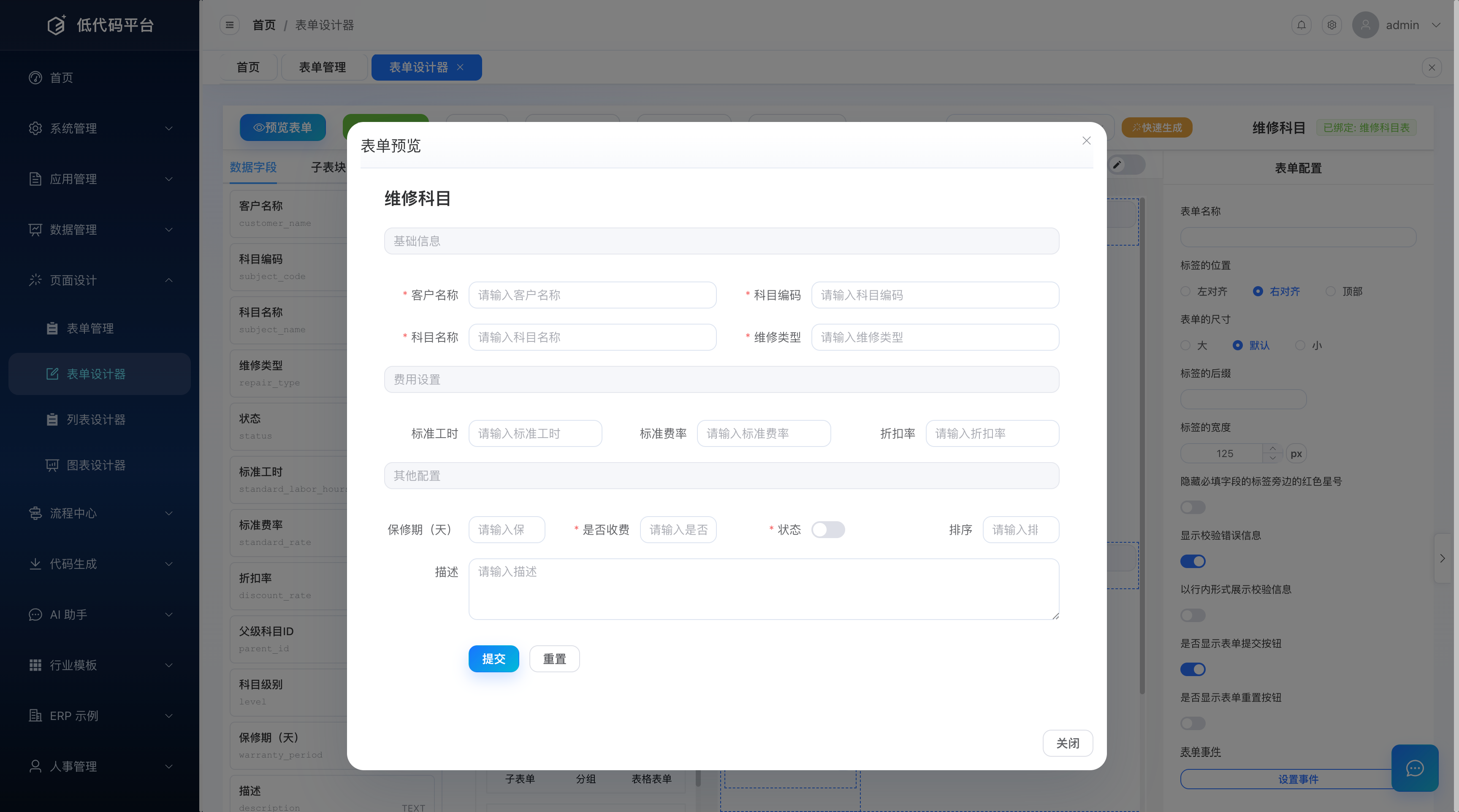

运行时渲染

RuntimeForm.vue 在运行时加载表单配置并渲染：

// RuntimeForm.vue 第 439 行
const res = await request.get(`/form/get/${props.config.formId}`)

// 提交数据（第 538 行）
if (props.config.approvalEnabled) {
  // 走审批流程
  res = await request.post('/biz-approval/submit/' + props.config.formId, { ...formData })
} else {
  // 直接写入业务表
  res = await request.post('/database/table/' + props.config.tableId + '/data', { ...formData })
}

操作步骤

进入「设计器 -> 表单设计」页面，点击「新建表单」
填写表单名称、编码，选择关联数据表（tableId）
从左侧组件面板拖拽组件到画布
在右侧属性面板配置每个组件：绑定字段、标签、是否必填、默认值等

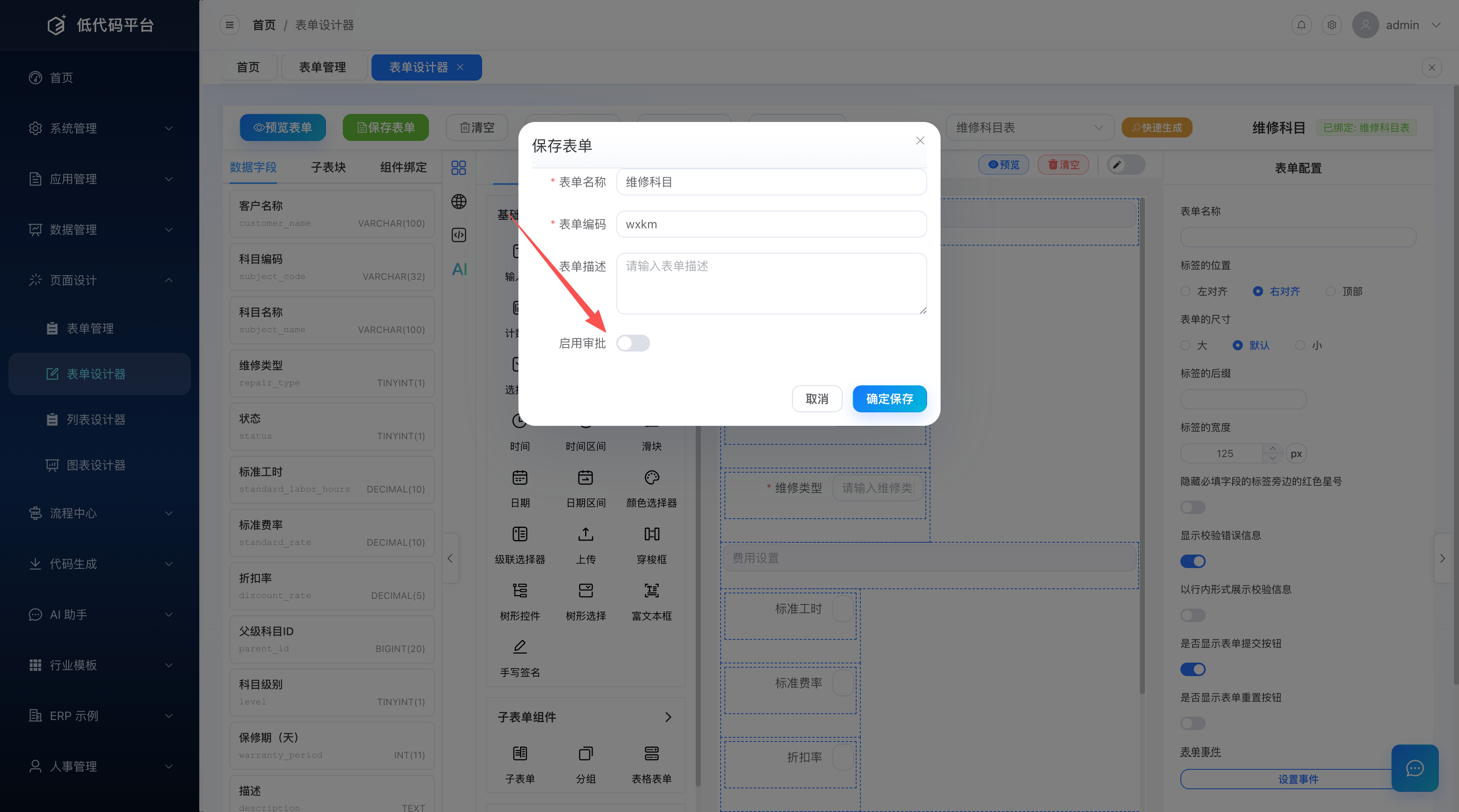

如需审批：勾选「启用审批」，选择 BPM 流程模型（processModelId）
点击「保存」，表单配置存入 lc_form.form_json，同时自动生成 lc_page 记录
点击「发布」使表单状态变为 published，运行时可访问

常见问题

表单编码已存在

formCode 在 lc_form 表中有唯一约束（uk_form_code）。保存前先检查是否已有同编码表单，或先删除旧表单再新建。

保存后运行时看不到表单

syncFormToPage() 会创建 lc_page 记录，但只有 status = 'published' 的页面才会出现在应用菜单中。保存后记得点击「发布」。

审批表单提交后数据没写入业务表

启用审批的表单提交走 POST /api/biz-approval/submit/{formId}，数据在审批通过后才回写业务表。如果审批流程配置有误（如 processModelId 不存在），提交会失败。请检查 BPM 流程模型是否正确发布。
