模型与定义

模型与定义

业务用途

流程模型（Model）和流程定义（Definition）是 BPM 引擎的两层概念：

  • 流程模型（BpmProcessDefinitionInfo）：管理员通过设计器创建的流程蓝图，包含 simpleModel JSON、表单绑定、状态（draft / deployed）。只有 deployed 状态的模型才能发起流程实例。
  • 流程定义（BpmDefinition）：旧版流程定义，存储 BPMN XML，支持发布/停用/设计/预览。这部分对应 BpmController 的 /api/bpm/design/* 系列接口。

当前生产环境主要使用流程模型（BpmProcessDefinitionInfo）+ SimpleFlowEngine 驱动，流程定义（BpmDefinition）为兼容保留。

涉及文件

后端

文件说明
backend/src/main/java/com/lowcode/controller/bpm/BpmModelController.java模型 CRUD + 部署 + simpleModel 读写
backend/src/main/java/com/lowcode/service/impl/bpm/BpmModelServiceImpl.java模型服务实现
backend/src/main/java/com/lowcode/controller/bpm/BpmDefinitionController.java定义 CRUD + 发布/停用/设计/预览
backend/src/main/java/com/lowcode/service/impl/bpm/BpmDefinitionServiceImpl.java定义服务实现
backend/src/main/java/com/lowcode/entity/bpm/BpmProcessDefinitionInfo.java流程模型实体
backend/src/main/java/com/lowcode/entity/bpm/BpmDefinition.java流程定义实体
backend/src/main/java/com/lowcode/controller/BpmController.java旧版 /api/bpm/design/* 接口

前端

文件说明
frontend/src/views/bpm/model/index.vue模型列表页
frontend/src/views/bpm/model/design.vue模型设计页
frontend/src/views/bpm/definition.vue流程定义管理页

数据库表

bpm_process_definition_info（流程模型表）

CREATE TABLE bpm_process_definition_info (
    id BIGINT AUTO_INCREMENT PRIMARY KEY,
    process_definition_id VARCHAR(64),          -- 流程定义编号（自动生成 def_{modelId}_{timestamp}）
    model_id VARCHAR(64) NOT NULL,               -- 模型编号
    model_type TINYINT DEFAULT 10,               -- 模型类型
    app_id BIGINT,                               -- 所属应用 ID
    name VARCHAR(200),                           -- 模型名称
    `key` VARCHAR(200),                          -- 模型标识（唯一）
    status VARCHAR(20) DEFAULT 'draft',          -- ★ draft / deployed
    category VARCHAR(64),                        -- 流程分类编码
    icon VARCHAR(512),                           -- 图标
    description VARCHAR(255),                    -- 描述
    form_type TINYINT NOT NULL,                  -- 表单类型
    form_id BIGINT,                              -- 关联表单 ID
    form_conf CLOB,                              -- 表单配置
    form_fields CLOB,                            -- 表单字段数组
    form_custom_create_path VARCHAR(255),        -- 自定义表单提交路径
    form_custom_view_path VARCHAR(255),          -- 自定义表单查看路径
    simple_model CLOB,                           -- ★ simpleModel JSON
    sort BIGINT DEFAULT 0,                       -- 排序
    visible TINYINT DEFAULT 1,                   -- 是否可见
    start_user_ids VARCHAR(256),                 -- 可发起用户 ID
    start_dept_ids VARCHAR(256),                 -- 可发起部门 ID
    manager_user_ids VARCHAR(256),               -- 可管理用户 ID
    allow_cancel_running_process TINYINT DEFAULT 1, -- 允许撤销审批中申请
    allow_withdraw_task TINYINT DEFAULT 0,       -- 允许审批人撤回任务
    creator VARCHAR(64) DEFAULT '',
    create_time TIMESTAMP DEFAULT CURRENT_TIMESTAMP,
    updater VARCHAR(64) DEFAULT '',
    update_time TIMESTAMP DEFAULT CURRENT_TIMESTAMP,
    deleted TINYINT DEFAULT 0,
    tenant_id BIGINT DEFAULT 0
);

bpm_definition（流程定义表 - 旧版）

CREATE TABLE bpm_definition (
    id BIGINT AUTO_INCREMENT PRIMARY KEY,
    tenant_id BIGINT DEFAULT 1,
    app_id BIGINT,
    def_key VARCHAR(100) NOT NULL,               -- 流程标识
    def_name VARCHAR(200) NOT NULL,              -- 流程名称
    description VARCHAR(500),
    category VARCHAR(50),
    version INT DEFAULT 1,                       -- 版本号
    form_key VARCHAR(100),                       -- 关联表单 KEY
    bpmn_xml CLOB,                               -- BPMN XML 内容
    graphic_info CLOB,                           -- 图形信息
    status VARCHAR(20) DEFAULT 'draft',          -- draft / deployed
    is_deleted CHAR(1) DEFAULT 'N',
    create_time TIMESTAMP DEFAULT CURRENT_TIMESTAMP,
    update_time TIMESTAMP DEFAULT CURRENT_TIMESTAMP,
    create_by VARCHAR(50),
    update_by VARCHAR(50),
    deleted TINYINT DEFAULT 0
);

后端实现

BpmModelController 端点一览

基础路径：/api/bpm/model

HTTP路径参数说明
GET/listname(可选), appId(可选)模型列表
GET/getid获取模型详情
POST/createBody: BpmProcessDefinitionInfo创建模型
PUT/updateBody: BpmProcessDefinitionInfo更新模型
DELETE/deleteid删除模型
POST/deployid部署模型（draft -> deployed）
GET/simple/getid获取 simpleModel JSON
POST/simple/updateid, Body: JSON 字符串更新 simpleModel

BpmModelServiceImpl 关键方法

// 创建模型：自动生成 processDefinitionId 和 key
public Long createModel(BpmProcessDefinitionInfo model) {
    if (model.getModelId() == null || model.getModelId().isEmpty()) {
        model.setModelId("model_" + System.currentTimeMillis());
    }
    model.setKey(model.getModelId());
    model.setProcessDefinitionId("def_" + model.getModelId());
    if (model.getModelType() == null) {
        model.setModelType(10);
    }
    // 默认 draft 状态
    baseMapper.insert(model);
    return model.getId();
}

// 部署模型：校验 simpleModel 格式后改为 deployed
public void deployModel(Long id) {
    BpmProcessDefinitionInfo model = getModel(id);
    if (model.getSimpleModel() == null || model.getSimpleModel().isEmpty()) {
        throw new RuntimeException("simpleModel 不能为空");
    }
    // 验证 simpleModel JSON 格式
    ObjectMapper mapper = new ObjectMapper();
    mapper.readValue(model.getSimpleModel(), Map.class);
    model.setProcessDefinitionId("def_" + model.getModelId() + "_" + System.currentTimeMillis());
    model.setStatus("deployed");
    baseMapper.updateById(model);
}

// 发起流程：委托给 SimpleFlowEngine
public BpmInstance startProcess(Long modelId, Map<String, Object> variables) {
    BpmProcessDefinitionInfo model = getModel(modelId);
    if (!"deployed".equals(model.getStatus())) {
        throw new RuntimeException("流程模型未部署");
    }
    return flowEngine.startProcess(model, variables);
}

// 通过 defKey 获取已部署模型
public BpmProcessDefinitionInfo getDeployedModelByKey(String defKey) {
    LambdaQueryWrapper<BpmProcessDefinitionInfo> wrapper = new LambdaQueryWrapper<>();
    wrapper.eq(BpmProcessDefinitionInfo::getKey, defKey);
    wrapper.eq(BpmProcessDefinitionInfo::getStatus, "deployed");
    return getOne(wrapper);
}

BpmDefinitionController 端点一览

基础路径：/api/bpm/definition

HTTP路径参数说明
GET/listdefName(可选), category(可选), appId(可选)定义列表
GET/pagepageNum, pageSize, defName(可选)分页查询
GET/{id}id获取定义详情
POST``Body: BpmDefinition新增定义
PUT``Body: BpmDefinition更新定义
DELETE/{id}id删除定义
POST/publish/{id}id发布定义
POST/disable/{id}id停用定义
POST/createBody: BpmDefinition创建定义
GET/design/{id}id获取设计信息
GET/preview/{id}id预览定义

BpmController（旧版）端点一览

基础路径：/api/bpm

HTTP路径参数说明
GET/design/listappId(可选)设计列表
GET/design/{id}id设计详情
POST/design/saveBody: BpmDefinition保存设计
PUT/design/{id}id, Body: BpmDefinition更新设计
DELETE/design/{id}id删除设计
POST/design/deploy/{id}id部署设计

前端实现

model/index.vue（模型列表页）

模型列表页面展示所有流程模型，提供以下操作：

  • 新建：调用 POST /bpm/model/create 创建模型
  • 设计：跳转到 design.vue 页面，编辑 simpleModel
  • 部署：调用 POST /bpm/model/deploy?id=xxx 将模型改为 deployed
  • 删除：调用 DELETE /bpm/model/delete?id=xxx

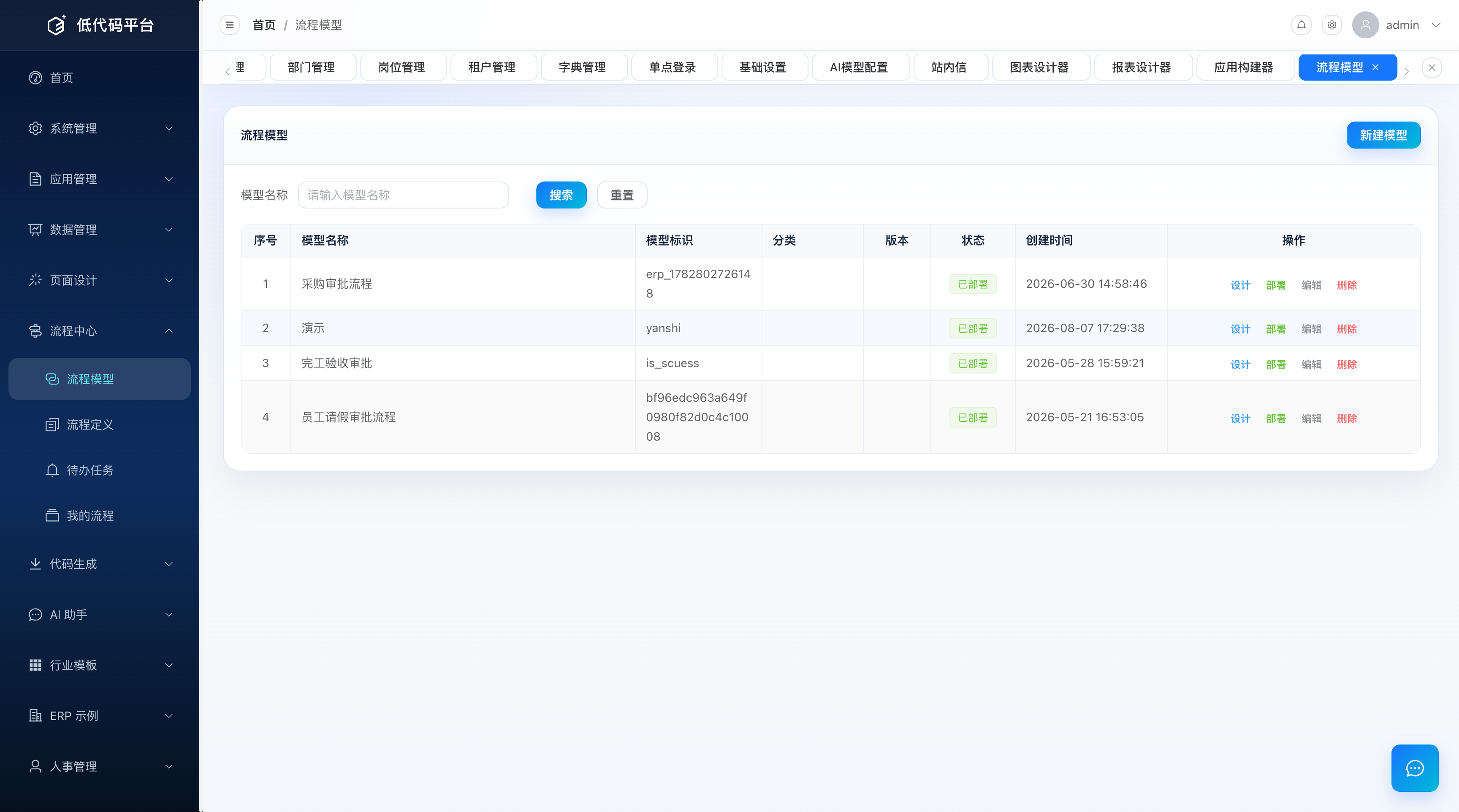

流程模型列表页（含设计/部署操作）

model/design.vue（模型设计页）

嵌入 SimpleProcessDesignerV2 设计器组件，流程：

  1. 路由参数获取 modelId
  2. 调用 GET /bpm/model/get?id=xxx 加载模型基本信息
  3. 调用 GET /bpm/model/simple/get?id=xxx 加载 simpleModel JSON
  4. 将 JSON 传入 <SimpleProcessDesigner :flowNode="simpleModel"> 组件
  5. 用户编辑后，调用 POST /bpm/model/simple/update?id=xxx 保存

definition.vue（定义管理页）

流程定义管理页面，对应 BpmDefinitionController：

  • 列表展示所有流程定义
  • 支持发布/停用操作
  • 支持设计/预览

BpmProcessDefinitionInfo 实体字段

@TableName("bpm_process_definition_info")
public class BpmProcessDefinitionInfo extends BpmBaseEntity {
    private String processDefinitionId;  // 流程定义编号
    private String modelId;              // 模型编号
    private Integer modelType;           // 模型类型
    private Long appId;                  // 所属应用
    private String category;             // 分类编码
    private Long categoryId;             // 分类 ID
    private String icon;                 // 图标
    private String name;                 // 模型名称
    @TableField(value = "`key`")
    private String key;                  // 模型标识（关键字，需转义）
    private String description;          // 描述
    private Integer formType;            // 表单类型
    private Long formId;                 // 关联表单
    private String formConf;             // 表单配置
    private String formFields;           // 表单字段
    private String formCustomCreatePath; // 自定义表单提交路径
    private String formCustomViewPath;   // 自定义表单查看路径
    private String simpleModel;          // ★ simpleModel JSON
    private Long sort;                   // 排序
    private Boolean visible;             // 是否可见
    private String startUserIds;         // 可发起用户
    private String startDeptIds;         // 可发起部门
    private String managerUserIds;       // 可管理用户
    private Boolean allowCancelRunningProcess; // 允许撤销
    private Boolean allowWithdrawTask;   // 允许撤回任务
    private String status;               // ★ draft / deployed
}

操作步骤

1. 创建流程模型

# 创建模型
curl -X POST http://localhost:52856/api/bpm/model/create \
  -H "Content-Type: application/json" \
  -d '{
    "name": "采购审批流程",
    "modelId": "purchase_approval",
    "formType": 20,
    "category": "erp",
    "description": "采购申请审批"
  }'

2. 设计流程

在前端进入模型设计页面，使用 SimpleProcessDesignerV2 配置节点和审批人，保存 simpleModel。

3. 部署模型

# 部署模型（draft -> deployed）
curl -X POST "http://localhost:52856/api/bpm/model/deploy?id=1"

部署前检查

部署时 BpmModelServiceImpl.deployModel() 会校验 simpleModel 不为空且 JSON 格式正确。如果 JSON 格式错误会抛出异常，部署失败。

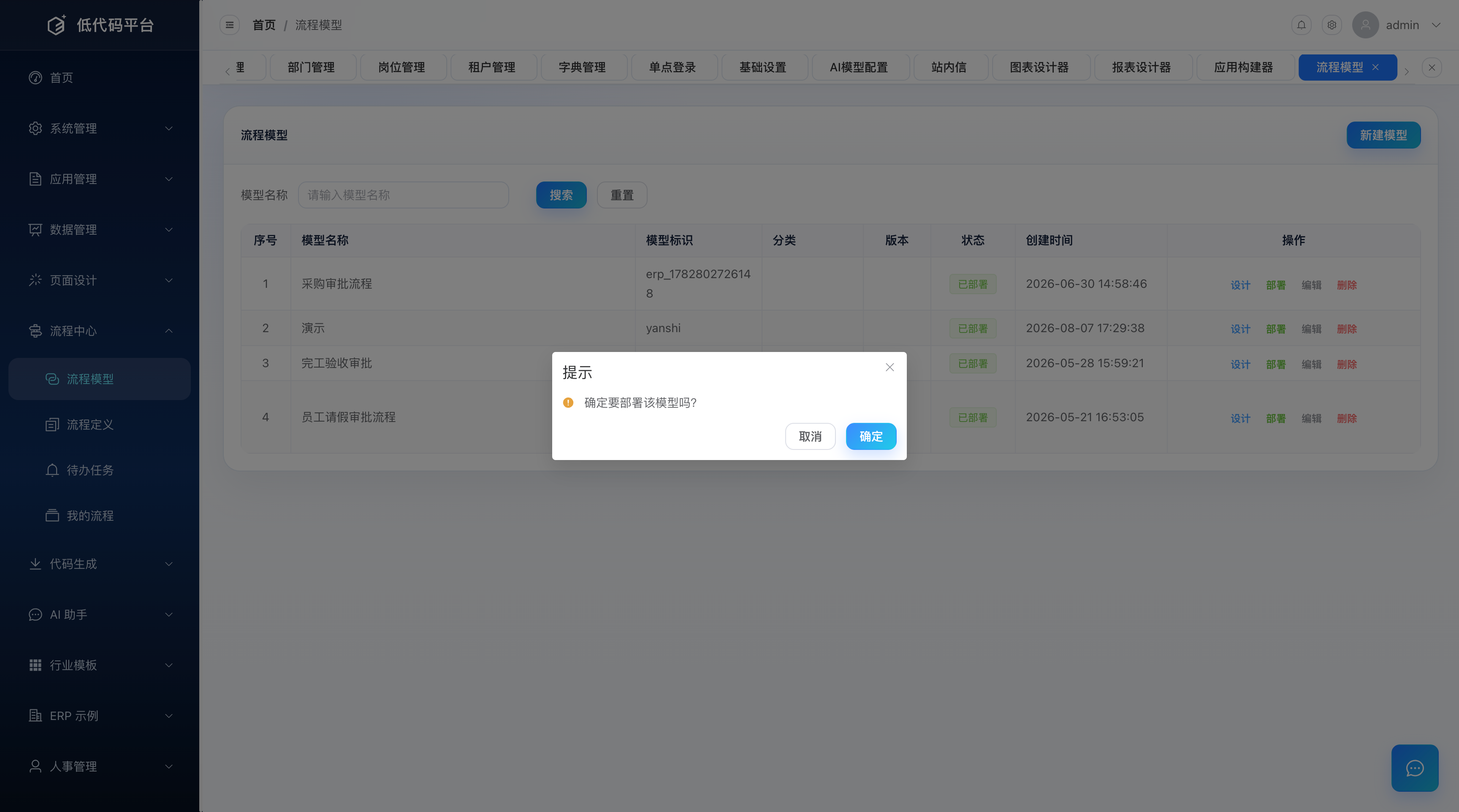

模型部署操作（draft 切换为 deployed）

4. 发起流程

部署后可通过两种方式发起：

# 方式一：通过模型 ID 发起
curl -X POST http://localhost:52856/api/bpm/instance/start \
  -H "Content-Type: application/json" \
  -d '{"defId": 1, "title": "采购审批", "businessKey": "purchase_request:100"}'

# 方式二：通过 defKey 发起
curl -X POST http://localhost:52856/api/bpm/instance/startByKey \
  -H "Content-Type: application/json" \
  -d '{"defKey": "purchase_approval", "title": "采购审批"}'

常见问题

模型 status 必须为 deployed 才能发起流程

BpmInstanceController.startProcess() 会检查 model.getStatus() 是否为 "deployed"，否则返回错误「流程模型未部署，请先部署后再发起」。同样，BpmModelServiceImpl.startProcess() 也会检查。

modelId 和 key 的关系

创建模型时，如果未指定 modelId，系统自动生成 model_{timestamp}。key 字段自动取 modelId 的值。通过 defKey 发起流程时，使用的是 key 字段值。

旧版 BpmController vs 新版 BpmModelController

旧版 BpmController（/api/bpm/design/*）操作的是 BpmDefinition 表（BPMN XML），新版 BpmModelController（/api/bpm/model）操作的是 BpmProcessDefinitionInfo 表（simpleModel JSON）。生产环境应优先使用新版接口。
