实例与任务

业务用途

流程实例（Instance）是流程模型的一次运行，审批任务（Task）是流程实例中需要某个人处理的审批节点。本章覆盖完整的审批生命周期：发起流程 -> 待办处理 -> 审批/驳回 -> 流程完成/驳回。

核心引擎 SimpleFlowEngine 提供两个关键方法：

startProcess(model, variables)：创建实例（running），解析 simpleModel，发抄送通知，创建首个审批任务
completeTask(task, action, opinion)：处理任务（approve / reject），会签节点特殊处理，最后一个任务完成则实例 completed

涉及文件

后端

文件	说明
`backend/src/main/java/com/lowcode/service/bpm/SimpleFlowEngine.java`	核心引擎（`startProcess` / `completeTask` / `checkAndCompleteInstance`）
`backend/src/main/java/com/lowcode/controller/bpm/BpmInstanceController.java`	实例控制器（`/api/bpm/instance`）
`backend/src/main/java/com/lowcode/controller/bpm/BpmTaskController.java`	任务控制器（`/api/bpm/task`）
`backend/src/main/java/com/lowcode/service/impl/bpm/BpmInstanceServiceImpl.java`	实例服务
`backend/src/main/java/com/lowcode/service/impl/bpm/BpmTaskServiceImpl.java`	任务服务
`backend/src/main/java/com/lowcode/entity/bpm/BpmInstance.java`	实例实体
`backend/src/main/java/com/lowcode/entity/bpm/BpmTask.java`	任务实体

前端

文件	说明
`frontend/src/views/bpm/todo.vue`	待办/已办任务页
`frontend/src/views/bpm/instance.vue`	流程实例管理页

数据库表

bpm_instance（流程实例表）

CREATE TABLE bpm_instance (
    id BIGINT AUTO_INCREMENT PRIMARY KEY,
    tenant_id BIGINT DEFAULT 1,
    def_id BIGINT,                           -- 流程模型 ID
    def_key VARCHAR(100),                    -- 流程标识
    def_name VARCHAR(200),                   -- 流程名称
    business_key VARCHAR(200),               -- ★ 业务键（formCode:dataId）
    business_type VARCHAR(50),               -- ★ 业务类型（formCode）
    title VARCHAR(500),                      -- 流程标题
    start_user_id BIGINT,                    -- 发起人 ID
    start_user_name VARCHAR(50),             -- 发起人姓名
    start_dept_id BIGINT,                    -- 发起部门 ID
    start_time TIMESTAMP,                    -- 发起时间
    end_time TIMESTAMP,                      -- 结束时间
    duration BIGINT,                         -- 耗时（毫秒）
    status VARCHAR(20) DEFAULT 'running',    -- ★ running/completed/rejected/recalled/revoked
    current_node VARCHAR(200),               -- 当前节点
    priority INT DEFAULT 0,                  -- 优先级
    form_data CLOB,                           -- 表单数据 JSON
    -- ...
);

bpm_task（审批任务表）

CREATE TABLE bpm_task (
    id BIGINT AUTO_INCREMENT PRIMARY KEY,
    tenant_id BIGINT DEFAULT 1,
    instance_id BIGINT,                      -- 流程实例 ID
    def_id BIGINT,                           -- 流程模型 ID
    node_id VARCHAR(100),                    -- 节点标识
    node_name VARCHAR(200),                  -- 节点名称
    task_name VARCHAR(200),                  -- 任务名称
    assignee_id BIGINT,                      -- 处理人 ID
    assignee_name VARCHAR(50),               -- 处理人姓名
    candidate_user_ids VARCHAR(500),         -- 候选用户 ID
    candidate_role_ids VARCHAR(500),         -- 候选角色 ID
    status VARCHAR(20) DEFAULT 'pending',    -- ★ pending/completed/rejected/transferred/delegated/revoked/sign_passed/sign_rejected
    priority INT DEFAULT 0,
    due_time TIMESTAMP,                      -- 到期时间
    claim_time TIMESTAMP,                    -- 签收时间
    complete_time TIMESTAMP,                 -- 完成时间
    opinion VARCHAR(1000),                   -- 审批意见
    form_data CLOB,                           -- 表单数据
    is_sign INT DEFAULT 0,                   -- ★ 是否会签节点
    sign_type VARCHAR(20),                   -- 会签类型: AND/OR
    sign_rule VARCHAR(20),                   -- 会签规则: ALL/HALF/RATIO
    pass_ratio INT,                          -- 通过比例
    assignee_config CLOB,                    -- 审批人配置 JSON
    approved_count INT DEFAULT 0,            -- 已通过人数
    rejected_count INT DEFAULT 0,            -- 已拒绝人数
    total_sign_count INT DEFAULT 0,          -- 总审批人数
    -- ...
);

后端实现

SimpleFlowEngine.startProcess()

@Transactional
public BpmInstance startProcess(BpmProcessDefinitionInfo model, Map<String, Object> variables) {
    // 1. 创建流程实例
    BpmInstance instance = new BpmInstance();
    instance.setDefId(model.getId());
    instance.setDefKey(model.getKey());
    instance.setDefName(model.getName());
    instance.setBusinessKey(variables.get("businessKey").toString());   // formCode:dataId
    instance.setBusinessType(variables.get("businessType").toString()); // formCode
    instance.setTitle(variables.get("title").toString());
    instance.setStartUserId(Long.parseLong(variables.get("startUserId").toString()));
    instance.setStartUserName(variables.get("startUserName").toString());
    instance.setStartTime(LocalDateTime.now());
    instance.setStatus("running");
    instance.setFormData(variables.get("formData").toString());
    instanceMapper.insert(instance);

    // 2. 解析 simpleModel 获取流程节点
    List<Map<String, Object>> nodes = parseSimpleModel(model.getSimpleModel());

    // 3. 遍历节点：先处理抄送，遇到第一个审批节点就创建任务并 break
    for (Map<String, Object> node : nodes) {
        if (isCopyNode(node)) {
            sendCopyNotifications(instance, node, variables);
            continue;  // 抄送节点不阻断流程
        }
        if (isApprovalNode(node)) {
            createTask(instance, node, variables);
            break;  // 只创建第一个审批节点的任务
        }
    }

    // 4. 业务表 approval_status 回写：流程启动 -> IN_PROGRESS
    businessStatusCallback.onStarted(instance);
    return instance;
}

SimpleFlowEngine.completeTask()

@Transactional
public void completeTask(BpmTask task, String action, String opinion) {
    if (!"pending".equals(task.getStatus())) {
        throw new IllegalStateException("任务已处理，无法重复操作");
    }
    task.setOpinion(opinion);

    if (task.getIsSign() != null && task.getIsSign() == 1) {
        // 会签节点：走 completeSignTask 逻辑
        completeSignTask(task, action);
    } else {
        // 普通节点
        if ("approve".equals(action) || "agree".equals(action)) {
            task.setStatus("completed");
            task.setCompleteTime(LocalDateTime.now());
        } else if ("reject".equals(action)) {
            task.setStatus("rejected");
            task.setCompleteTime(LocalDateTime.now());
            // 驳回时整个实例置为 rejected
            BpmInstance instance = instanceMapper.selectById(task.getInstanceId());
            instance.setStatus("rejected");
            instance.setEndTime(LocalDateTime.now());
            instanceMapper.updateById(instance);
            // 发送结果抄送通知
            sendResultCopyNotifications(instance, "审批驳回");
            // 业务表回写：REJECTED
            businessStatusCallback.onTerminal(instance);
        }
        taskMapper.updateById(task);

        // 检查是否所有任务都完成了（没有 pending 任务则实例完成）
        checkAndCompleteInstance(task.getInstanceId());

        // 通知任务关注者
        notifyTaskFollowers(task, "completed");
    }
}

SimpleFlowEngine.checkAndCompleteInstance()

private void checkAndCompleteInstance(Long instanceId) {
    // 查询是否还有 pending 状态的任务
    LambdaQueryWrapper<BpmTask> wrapper = new LambdaQueryWrapper<>();
    wrapper.eq(BpmTask::getInstanceId, instanceId);
    wrapper.in(BpmTask::getStatus, "pending");
    long pendingCount = taskMapper.selectCount(wrapper);

    if (pendingCount == 0) {
        // 没有待办任务，实例完成
        BpmInstance instance = instanceMapper.selectById(instanceId);
        if (instance != null && !"rejected".equals(instance.getStatus())) {
            instance.setStatus("completed");
            instance.setEndTime(LocalDateTime.now());
            instanceMapper.updateById(instance);
            // 发送结果抄送通知
            sendResultCopyNotifications(instance, "审批通过");
            // 业务表回写：APPROVED
            businessStatusCallback.onTerminal(instance);
        }
    }
}

BpmInstanceController 端点一览

基础路径：/api/bpm/instance

HTTP	路径	参数	说明
GET	`/list`	`userId`(可选), `status`(可选), `defKey`(可选)	实例列表
GET	`/page`	`pageNum`, `pageSize`, `status`(可选), `defKey`(可选)	分页查询
GET	`/{id}`	`id`	获取实例详情
POST	`/start`	Body: `StartProcessRequest`	通过模型 ID 发起流程
POST	`/startByKey`	Body: `StartByKeyRequest`	通过 defKey 发起流程
GET	`/available`	`userId`(可选)	获取可发起的流程列表
POST	`/cancel/{id}`	`id`, `userId`(可选)	取消流程
GET	`/{id}/tasks`	`id`	获取实例的所有任务
GET	`/view/{id}`	`id`	查看实例详情（含任务、审批记录）
GET	`/flow/{id}`	`id`	获取流程图数据
POST	`/cc/{id}`	`id`, `userIds`, `comment`(可选)	抄送
GET	`/cc/{id}`	`id`	获取抄送列表
POST	`/recall/{id}`	`id`, `userId`	撤回流程

StartProcessRequest 请求体

{
  "defId": 1,
  "title": "采购审批-办公用品",
  "formData": "{\"amount\": 5000, \"item\": \"笔记本\"}",
  "businessKey": "purchase_request:100",
  "businessType": "purchase_request",
  "startUserId": 1,
  "startUserName": "张三",
  "startDeptId": 100,
  "nextAssigneeId": 2,
  "nextAssigneeName": "李四",
  "variables": {
    "amount": 5000
  }
}

BpmTaskController 端点一览

基础路径：/api/bpm/task

HTTP	路径	参数	说明
GET	`/todo`	`userId`, `pageNum`, `pageSize`	待办任务
GET	`/done`	`userId`, `pageNum`, `pageSize`	已办任务
GET	`/myStarted`	`userId`, `pageNum`, `pageSize`	我发起的流程
POST	`/approve/{id}`	`id`, Body: `ApproveRequest`	审批通过
POST	`/reject/{id}`	`id`, Body: `ApproveRequest`	审批驳回
POST	`/delegate/{id}`	`id`, `delegateUserId`, `delegateUserName`	委托（简单版）
GET	`/{id}`	`id`	获取任务详情
GET	`/detail/{id}`	`id`	审批详情（含实例、任务列表、审批记录、表单数据）

ApproveRequest 请求体

{
  "opinion": "同意，采购金额合理"
}

审批通过流程

// BpmTaskController.java
@PostMapping("/approve/{id}")
public Result<Void> approve(@PathVariable Long id, @RequestBody ApproveRequest request) {
    BpmTask task = taskService.getById(id);
    if (task == null) {
        return Result.error("任务不存在");
    }
    flowEngine.completeTask(task, "approve", request.getOpinion());
    return Result.success("审批成功");
}

引擎内部流程：

completeTask(task, "approve", opinion) -> 任务状态置为 completed
checkAndCompleteInstance(instanceId) -> 查询是否还有 pending 任务
如果没有 pending 任务 -> 实例状态置为 completed -> businessStatusCallback.onTerminal(instance) 回写 APPROVED
如果还有 pending 任务 -> 流程继续等待其他审批人处理

审批通过后不会自动创建下一节点任务

当前引擎实现中，completeTask 完成当前任务后仅检查是否所有任务完成。不会自动解析下一个审批节点并创建新任务。这意味着 simpleModel 中的节点链路目前主要在 startProcess 时解析，多节点串行审批需要通过其他机制（如在前端发起时指定 nextAssigneeId）来推进。

审批驳回流程

// BpmTaskController.java
@PostMapping("/reject/{id}")
public Result<Void> reject(@PathVariable Long id, @RequestBody ApproveRequest request) {
    BpmTask task = taskService.getById(id);
    flowEngine.completeTask(task, "reject", request.getOpinion());
    return Result.success("已驳回");
}

引擎内部流程：

completeTask(task, "reject", opinion) -> 任务状态置为 rejected
实例状态立即置为 rejected，设置 endTime
sendResultCopyNotifications(instance, "审批驳回") -> 发送结果抄送通知
businessStatusCallback.onTerminal(instance) -> 回写 REJECTED 到业务表

实例状态流转图

                  startProcess
                       │
                       ▼
                  ┌─────────┐
                  │ running │
                  └────┬────┘
            ┌─────────┼─────────┐
            │         │         │
       approve all  reject   recall
            │         │         │
            ▼         ▼         ▼
      ┌──────────┐ ┌──────────┐ ┌──────────┐
      │completed │ │ rejected │ │ recalled │
      └──────────┘ └──────────┘ └──────────┘
           │              │            │
           ▼              ▼            ▼
        APPROVED      REJECTED     WITHDRAWN
      (业务表回写)  (业务表回写)  (业务表回写)

前端实现

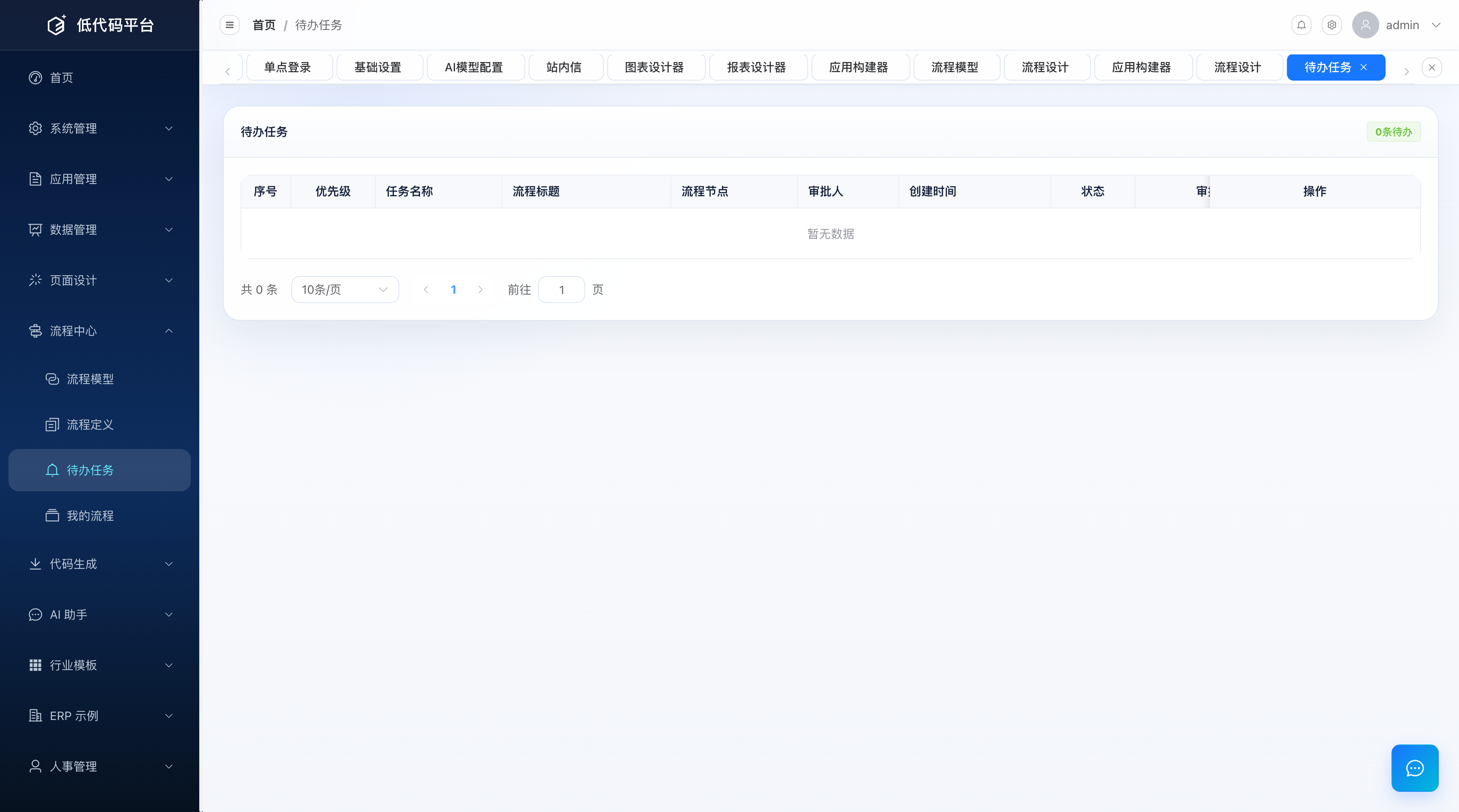

todo.vue（待办任务页）

待办任务页面展示当前用户需要处理的审批任务：

调用 GET /bpm/task/todo?userId=xxx&pageNum=1&pageSize=20 获取待办列表
每条任务展示：流程标题、节点名称、发起人、发起时间
点击「通过」-> 调用 POST /bpm/task/approve/{id} 传入审批意见
点击「驳回」-> 调用 POST /bpm/task/reject/{id} 传入驳回原因
点击「详情」-> 跳转到任务详情页，调用 GET /bpm/task/detail/{id} 获取完整信息

instance.vue（流程实例页）

流程实例管理页面展示所有流程实例：

调用 GET /bpm/instance/page?pageNum=1&pageSize=20 获取分页列表
支持按状态筛选（running / completed / rejected / recalled）

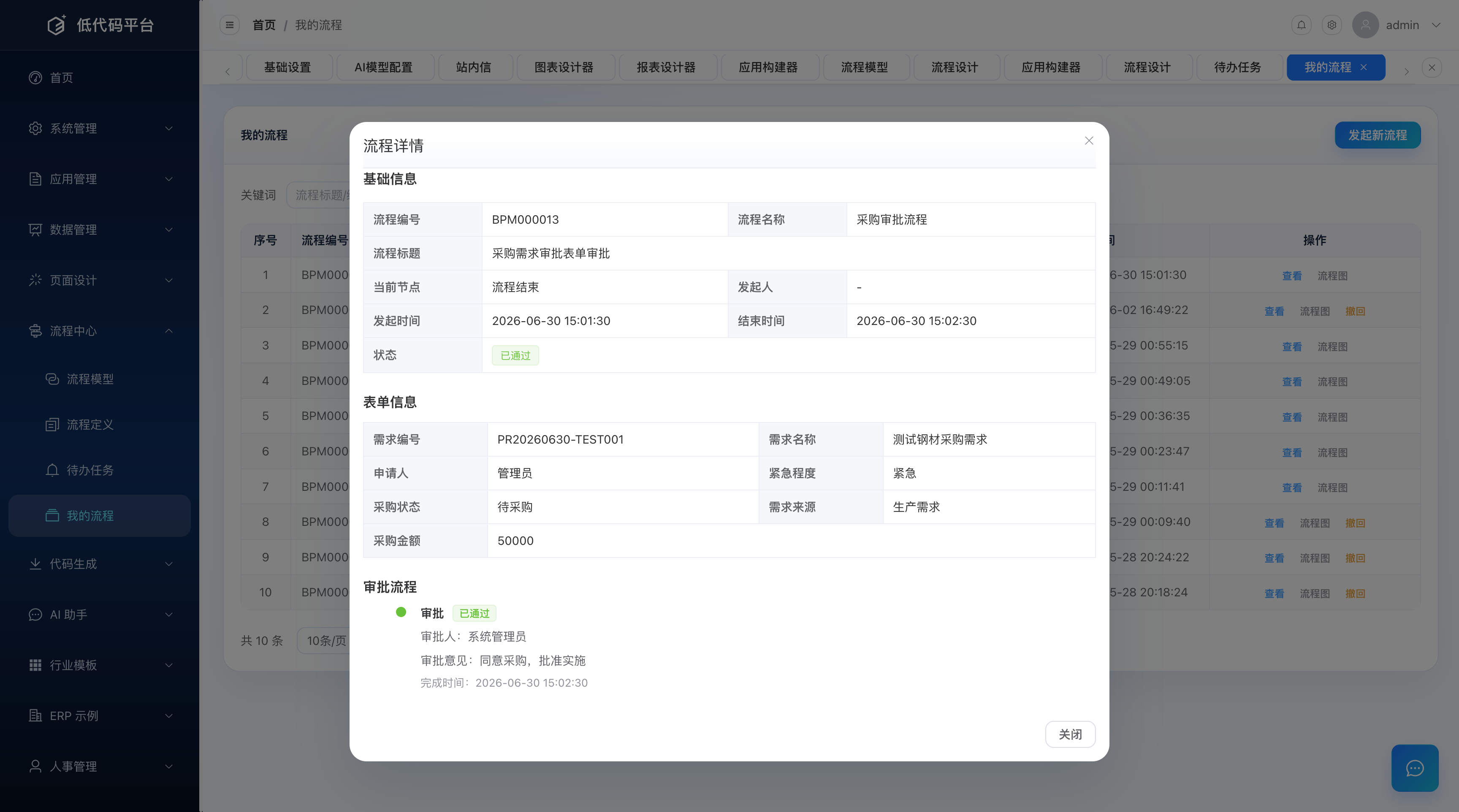

点击「查看」-> 调用 GET /bpm/instance/view/{id} 获取实例详情
发起人可点击「撤回」-> 调用 POST /bpm/instance/recall/{id}?userId=xxx

操作步骤

1. 发起流程

# 通过模型 ID 发起
curl -X POST http://localhost:52856/api/bpm/instance/start \
  -H "Content-Type: application/json" \
  -d '{
    "defId": 1,
    "title": "采购审批-办公用品",
    "businessKey": "purchase_request:100",
    "businessType": "purchase_request",
    "startUserId": 1,
    "startUserName": "张三",
    "formData": "{\"amount\":5000}"
  }'

businessKey 格式约定

businessKey 使用 formCode:dataId 格式，例如 purchase_request:100。businessType 存 formCode。这两个字段在 BpmBusinessStatusCallback 中用于定位业务表和数据行。

2. 查看待办

# 获取待办任务
curl "http://localhost:52856/api/bpm/task/todo?userId=2&pageNum=1&pageSize=20"

3. 审批通过

# 审批通过
curl -X POST http://localhost:52856/api/bpm/task/approve/1 \
  -H "Content-Type: application/json" \
  -d '{"opinion": "同意，金额合理"}'

4. 审批驳回

# 审批驳回
curl -X POST http://localhost:52856/api/bpm/task/reject/1 \
  -H "Content-Type: application/json" \
  -d '{"opinion": "金额超标，请重新评估"}'

5. 查看流程详情

# 查看实例详情（含任务列表、审批记录）
curl "http://localhost:52856/api/bpm/instance/view/1"

6. 撤回流程

# 发起人撤回（仅限无任务完成前）
curl -X POST "http://localhost:52856/api/bpm/instance/recall/1?userId=1"

常见问题

任务已处理无法重复操作

completeTask() 方法开头检查 task.getStatus() 是否为 "pending"，如果不是则抛出 IllegalStateException("任务已处理，无法重复操作")。前端应在审批后禁用按钮，防止重复提交。

驳回后整个流程立即终止

当前实现中，任何节点驳回都会将整个实例置为 rejected，不会退回到上一节点。如果需要「驳回到指定节点」功能，需要扩展 rejectHandler 逻辑。

查看已办任务

调用 GET /bpm/task/done?userId=xxx 获取当前用户已处理的任务列表，返回的任务状态为 completed / rejected / transferred 等。
