流程设计器

业务用途

流程设计器是 BPM 工作流的可视化编排工具，管理员通过拖拽式界面定义审批流程的节点链路、审批人规则和会签策略。平台提供两套设计器：

SimpleProcessDesignerV2（主用）：钉钉式简易设计器，产出 simpleModel JSON，存入 bpm_process_definition_info.simple_model 字段。
BpmnDesigner（备用）：基于 bpmn-js 的标准 BPMN 2.0 设计器，产出 BPMN XML，存入 bpm_definition.bpmn_xml 字段。

生产环境主要使用 SimpleProcessDesignerV2，SimpleFlowEngine 引擎直接解析 simpleModel JSON 驱动流程运转。

涉及文件

后端

文件	说明
`backend/src/main/java/com/lowcode/entity/bpm/BpmProcessDefinitionInfo.java`	流程模型实体，`simpleModel` 字段存 JSON
`backend/src/main/java/com/lowcode/controller/bpm/BpmModelController.java`	模型 CRUD + `simple/get` + `simple/update`
`backend/src/main/java/com/lowcode/service/bpm/SimpleFlowEngine.java`	引擎 `parseSimpleModel()` 方法解析 JSON
`backend/src/main/java/com/lowcode/controller/BpmController.java`	旧版 `/api/bpm/design/*` 接口

前端

文件	说明
`frontend/src/components/SimpleProcessDesignerV2/src/SimpleProcessDesigner.vue`	设计器主组件
`frontend/src/components/SimpleProcessDesignerV2/src/SimpleProcessViewer.vue`	只读查看器
`frontend/src/components/SimpleProcessDesignerV2/src/ProcessNodeTree.vue`	节点树渲染
`frontend/src/components/SimpleProcessDesignerV2/src/NodeHandler.vue`	节点添加操作按钮
`frontend/src/components/SimpleProcessDesignerV2/src/consts.ts`	节点类型 / 候选人策略 / 审批方式常量
`frontend/src/components/SimpleProcessDesignerV2/src/node.ts`	节点表单逻辑（候选人参数序列化/反序列化）
`frontend/src/components/SimpleProcessDesignerV2/src/nodes/StartUserNode.vue`	发起人节点
`frontend/src/components/SimpleProcessDesignerV2/src/nodes/UserTaskNode.vue`	审批节点配置面板
`frontend/src/components/SimpleProcessDesignerV2/src/nodes/CopyTaskNode.vue`	抄送节点配置面板
`frontend/src/components/SimpleProcessDesignerV2/src/nodes/EndEventNode.vue`	结束节点
`frontend/src/views/bpm/model/design.vue`	模型设计页（嵌入设计器）
`frontend/src/components/BpmnDesigner/`	bpmn-js 标准设计器（备用）

数据库表

-- bpm_process_definition_info.simple_model 字段（CLOB 类型）
-- 存储 simpleModel JSON 字符串
CREATE TABLE bpm_process_definition_info (
    id BIGINT AUTO_INCREMENT PRIMARY KEY,
    process_definition_id VARCHAR(64),       -- 流程定义编号
    model_id VARCHAR(64),                     -- 模型编号
    model_type TINYINT DEFAULT 10,
    name VARCHAR(200),
    `key` VARCHAR(200),                       -- 模型标识
    status VARCHAR(20) DEFAULT 'draft',       -- draft / deployed
    category VARCHAR(64),
    form_type TINYINT,                        -- 表单类型
    form_id BIGINT,                           -- 关联表单
    simple_model CLOB,                        -- ★ simpleModel JSON
    -- ... 其他字段省略
);

后端实现

simpleModel 解析逻辑

SimpleFlowEngine.parseSimpleModel() 方法（第 107-130 行）负责将 JSON 字符串解析为节点列表：

private List<Map<String, Object>> parseSimpleModel(String simpleModel) {
    List<Map<String, Object>> nodes = new ArrayList<>();
    if (simpleModel == null || simpleModel.isEmpty()) {
        return nodes;
    }
    try {
        ObjectMapper mapper = new ObjectMapper();
        Map<String, Object> model = mapper.readValue(simpleModel, Map.class);
        // 优先解析 processList 数组格式
        List<Map<String, Object>> processList = (List<Map<String, Object>>) model.get("processList");
        if (processList != null) {
            for (Map<String, Object> node : processList) {
                String type = String.valueOf(node.get("type"));
                // 引擎只关心这四种节点类型
                if ("start".equals(type) || "approve".equals(type)
                    || "sign".equals(type) || "copy".equals(type)) {
                    nodes.add(node);
                }
            }
            return nodes;
        }
        // 兼容树形嵌套格式（childNode / conditionNodes）
        collectSimpleNodes(model, nodes);
    } catch (Exception e) {
        log.error("解析simpleModel失败: " + e.getMessage(), e);
    }
    return nodes;
}

引擎支持两种 JSON 结构：

processList 数组格式（推荐）：{ "processList": [node1, node2, ...] }
树形嵌套格式（兼容）：节点通过 childNode 串联，通过 conditionNodes 分支

节点类型判定

// 审批节点：approve / sign / 数字编码 11 / 13
private boolean isApprovalNode(Map<String, Object> node) {
    Object type = node.get("type");
    return "approve".equals(type) || "sign".equals(type)
        || "11".equals(String.valueOf(type)) || "13".equals(String.valueOf(type));
}

// 抄送节点：copy / 数字编码 12
private boolean isCopyNode(Map<String, Object> node) {
    Object type = node.get("type");
    return "copy".equals(type) || "12".equals(String.valueOf(type));
}

simpleModel 读写接口

端点	方法	说明
`/api/bpm/model/simple/get?id={id}`	GET	获取模型的 simpleModel JSON
`/api/bpm/model/simple/update?id={id}`	POST	更新模型的 simpleModel（Body 为 JSON 字符串）

// BpmModelController.java
@GetMapping("/simple/get")
public Result<String> getSimpleModel(@RequestParam Long id) {
    return Result.success(modelService.getSimpleModel(id));
}

@PostMapping("/simple/update")
public Result<Void> updateSimpleModel(@RequestParam Long id, @RequestBody String simpleModel) {
    modelService.updateSimpleModel(id, simpleModel);
    return Result.success("更新成功");
}

前端实现

SimpleProcessDesignerV2 组件结构

SimpleProcessDesignerV2/src/
├── index.ts                    ← 导出入口
├── SimpleProcessDesigner.vue   ← 设计器主组件（可编辑）
├── SimpleProcessViewer.vue     ← 查看器组件（只读）
├── SimpleProcessModel.vue      ← 流程模型封装
├── ProcessNodeTree.vue         ← 递归渲染节点树
├── NodeHandler.vue             ← 节点之间 "+" 添加按钮
├── consts.ts                   ← 所有常量定义
├── node.ts                     ← 节点表单逻辑 Hook
└── nodes/
    ├── StartUserNode.vue       ← 发起人节点
    ├── UserTaskNode.vue        ← 审批节点
    ├── CopyTaskNode.vue        ← 抄送节点
    ├── EndEventNode.vue        ← 结束节点
    ├── ChildProcessNode.vue    ← 子流程节点
    ├── ParallelNode.vue        ← 并行分支
    ├── ExclusiveNode.vue       ← 排他分支
    ├── InclusiveNode.vue       ← 包容分支
    ├── RouterNode.vue          ← 路由分支
    ├── DelayTimerNode.vue      ← 延时器
    └── TriggerNode.vue         ← 触发器

节点类型常量（consts.ts）

export const NodeType = {
  END_EVENT_NODE: 1,
  START_USER_NODE: 10,       // 发起人
  USER_TASK_NODE: 11,        // 审批节点
  COPY_TASK_NODE: 12,        // 抄送节点
  TRANSACTOR_NODE: 13,       // 办理节点（会签）
  DELAY_TIMER_NODE: 14,      // 延时器
  TRIGGER_NODE: 15,          // 触发器
  CHILD_PROCESS_NODE: 20,    // 子流程
  CONDITION_NODE: 50,        // 条件
  CONDITION_BRANCH_NODE: 51, // 条件分支
  PARALLEL_BRANCH_NODE: 52,  // 并行分支
  INCLUSIVE_BRANCH_NODE: 53, // 包容分支
  ROUTER_BRANCH_NODE: 54     // 路由分支
} as const

候选人策略常量（consts.ts）

export const CandidateStrategy = {
  ROLE: 10,                          // 指定角色
  DEPT_MEMBER: 20,                   // 部门成员
  DEPT_LEADER: 21,                   // 部门负责人
  MULTI_LEVEL_DEPT_LEADER: 23,       // 连续多级部门负责人
  POST: 22,                          // 指定岗位
  USER: 30,                          // 指定成员
  APPROVE_USER_SELECT: 34,           // 审批人自选
  START_USER_SELECT: 35,             // 发起人自选
  START_USER: 36,                    // 发起人本人
  START_USER_DEPT_LEADER: 37,        // 发起人部门负责人
  START_USER_MULTI_LEVEL_DEPT_LEADER: 38, // 发起人连续部门负责人
  USER_GROUP: 40,                    // 用户组
  FORM_USER: 50,                     // 表单内用户字段
  FORM_DEPT_LEADER: 51,              // 表单内部门负责人
  EXPRESSION: 60                     // 流程表达式
} as const

多人审批方式（consts.ts）

export const ApproveMethodType = {
  RANDOM_SELECT_ONE_APPROVE: 1,  // 随机挑选一人审批
  APPROVE_BY_RATIO: 2,           // 会签（按比例通过）
  ANY_APPROVE: 3,                // 或签（任一通过即可）
  SEQUENTIAL_APPROVE: 4           // 依次审批
} as const

SimpleFlowNode 接口定义（consts.ts）

export interface SimpleFlowNode {
  id: string
  type: NodeType
  name: string
  showText?: string
  childNode?: SimpleFlowNode          // 下游节点
  conditionNodes?: SimpleFlowNode[]   // 条件分支
  candidateStrategy?: number          // 候选人策略
  candidateParam?: string             // 候选人参数
  approveMethod?: ApproveMethodType   // 多人审批方式
  approveRatio?: number               // 通过比例
  buttonsSetting?: any[]              // 操作按钮配置
  fieldsPermission?: Array<Record<string, any>>  // 表单字段权限
  timeoutHandler?: TimeoutHandler     // 超时处理
  rejectHandler?: RejectHandler       // 拒绝处理
  assignEmptyHandler?: AssignEmptyHandler // 审批人为空处理
  signEnable?: boolean                // 是否签名
  reasonRequire?: boolean             // 是否必填审批意见
  // ...
}

候选人参数序列化（node.ts）

handleCandidateParam() 方法将表单配置序列化为 candidateParam 字符串：

candidateStrategy	candidateParam 格式	示例
30 (USER)	`userId1,userId2`	`1,2,3`
10 (ROLE)	`roleId1,roleId2`	`1,2`
22 (POST)	`postId1,postId2`	`1,2`
40 (USER_GROUP)	`groupId1,groupId2`	`1,2`
20/21 (DEPT_MEMBER/LEADER)	`deptId1,deptId2`	`100,101`
23 (MULTI_LEVEL)	`deptIds\|level`	`100,101\|3`
36 (START_USER)	（无参数）	--

design.vue 页面

frontend/src/views/bpm/model/design.vue 是流程模型设计页面：

从路由参数获取模型 ID
调用 GET /bpm/model/simple/get?id=xxx 加载 simpleModel JSON
嵌入 <SimpleProcessDesigner> 组件，传入 flowNode prop
用户编辑后，调用 POST /bpm/model/simple/update?id=xxx 保存

simpleModel JSON 完整示例

基本审批流（发起人 -> 主管审批 -> 抄送）

{
  "processList": [
    {
      "type": "start",
      "id": "StartUserNode",
      "name": "发起人",
      "candidateStrategy": 36
    },
    {
      "type": "approve",
      "id": "node_1",
      "name": "部门主管审批",
      "candidateStrategy": 10,
      "candidateParam": "1",
      "childNode": {
        "type": "copy",
        "id": "node_2",
        "name": "抄送人事",
        "candidateStrategy": 30,
        "candidateParam": "5"
      }
    }
  ]
}

会签流程（发起人 -> 多人会签 -> 结束）

{
  "processList": [
    {
      "type": "start",
      "id": "StartUserNode",
      "name": "发起人"
    },
    {
      "type": "sign",
      "id": "node_1",
      "name": "财务会签",
      "candidateStrategy": 30,
      "candidateParam": "3,4,5",
      "signType": "AND",
      "signRule": "ALL",
      "passRatio": 100
    }
  ]
}

树形嵌套格式（兼容）

当 JSON 不含 processList 字段时，引擎使用 collectSimpleNodes() 递归遍历 childNode 和 conditionNodes：

{
  "type": "start",
  "id": "StartUserNode",
  "name": "发起人",
  "childNode": {
    "type": "approve",
    "id": "node_1",
    "name": "主管审批",
    "candidateStrategy": 10,
    "candidateParam": "1",
    "childNode": {
      "type": "copy",
      "id": "node_2",
      "name": "抄送",
      "candidateStrategy": 30,
      "candidateParam": "5"
    }
  }
}

操作步骤

1. 打开流程设计器

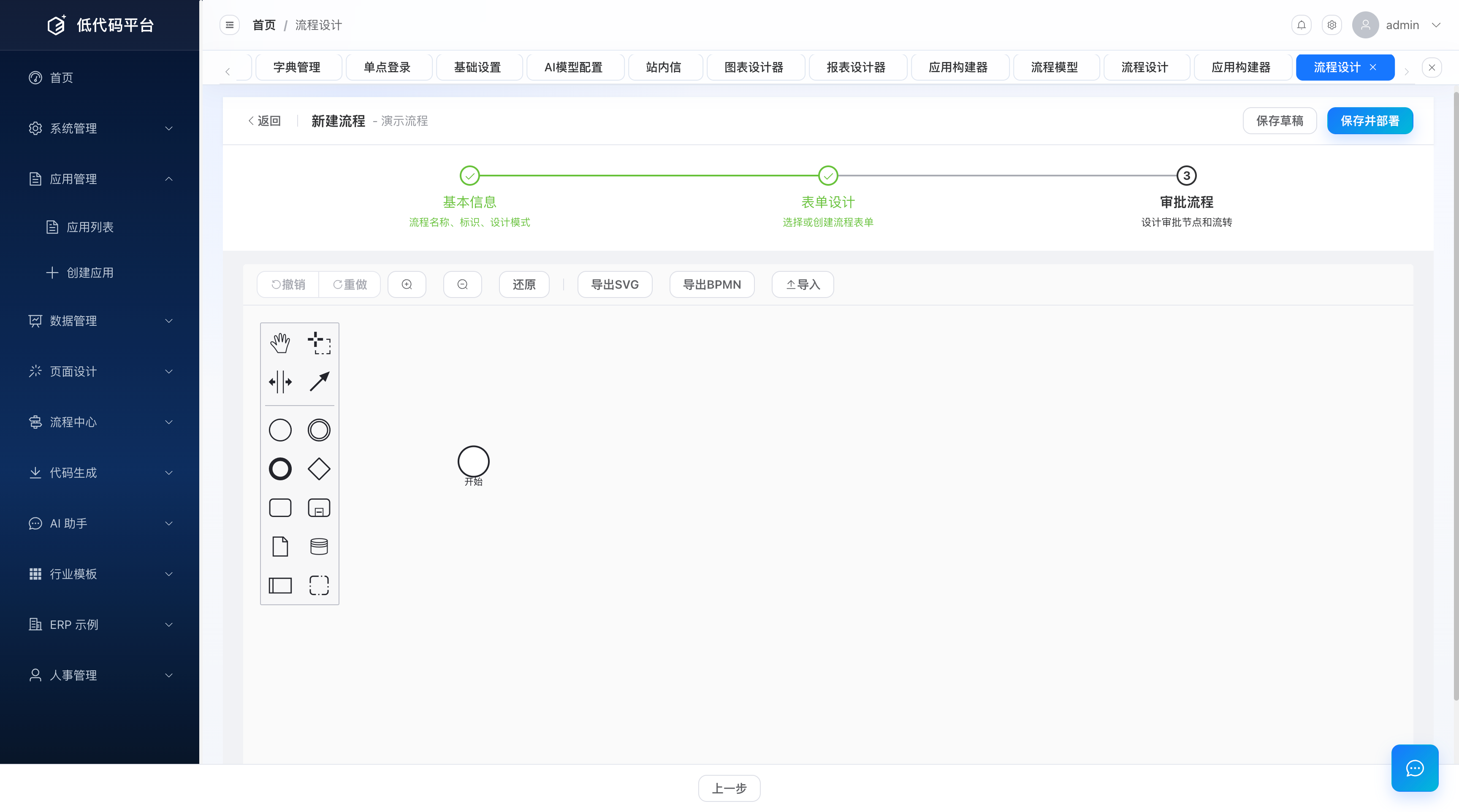

在前端访问「工作流 -> 流程模型 -> 设计」，进入 design.vue 页面。

2. 配置发起人节点

点击发起人节点，在右侧面板选择候选人策略（通常选择「发起人本人」，candidateStrategy=36）。

3. 添加审批节点

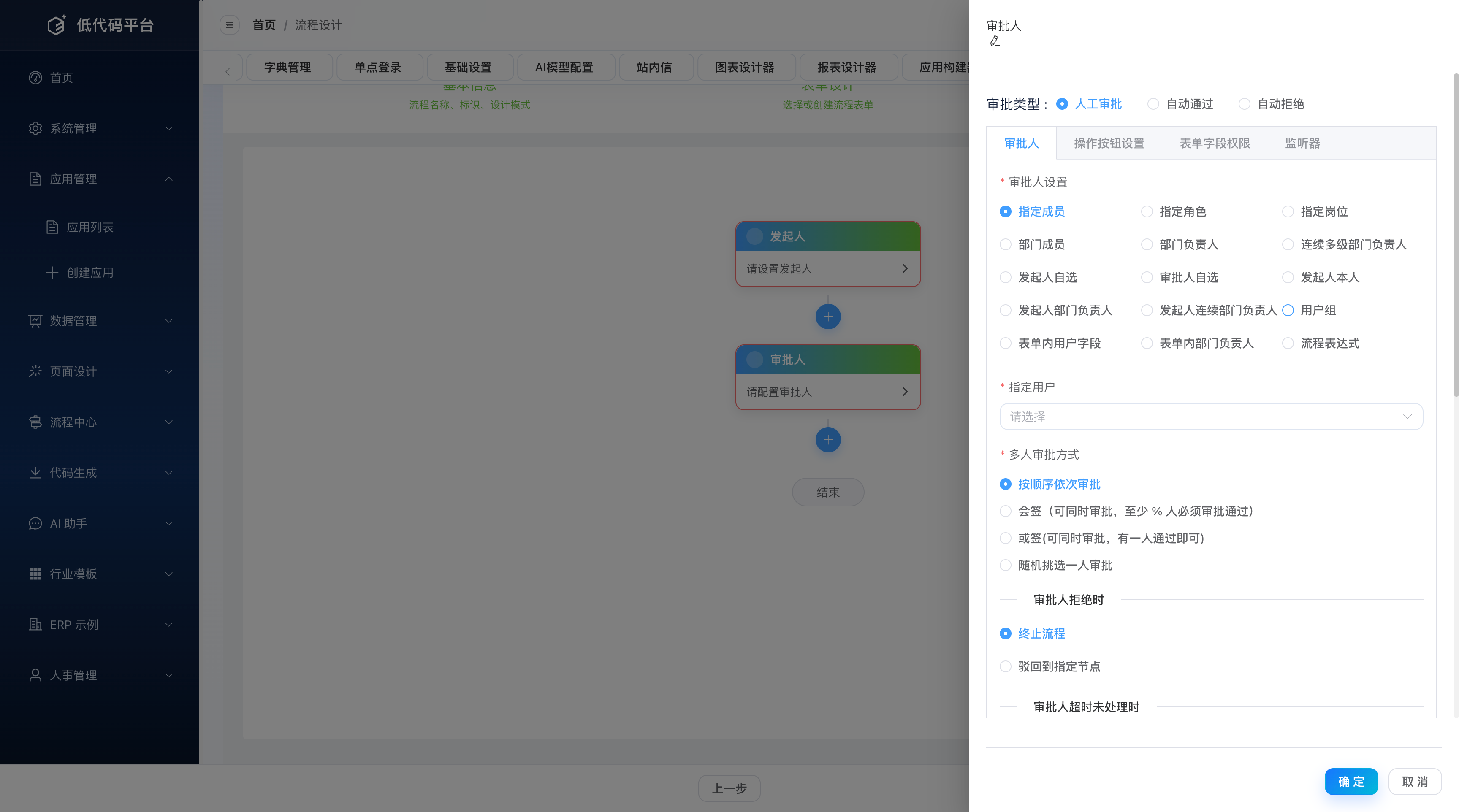

点击节点之间的 "+" 按钮（NodeHandler.vue），选择「审批人」，配置候选人策略和参数。

4. 配置会签节点（可选）

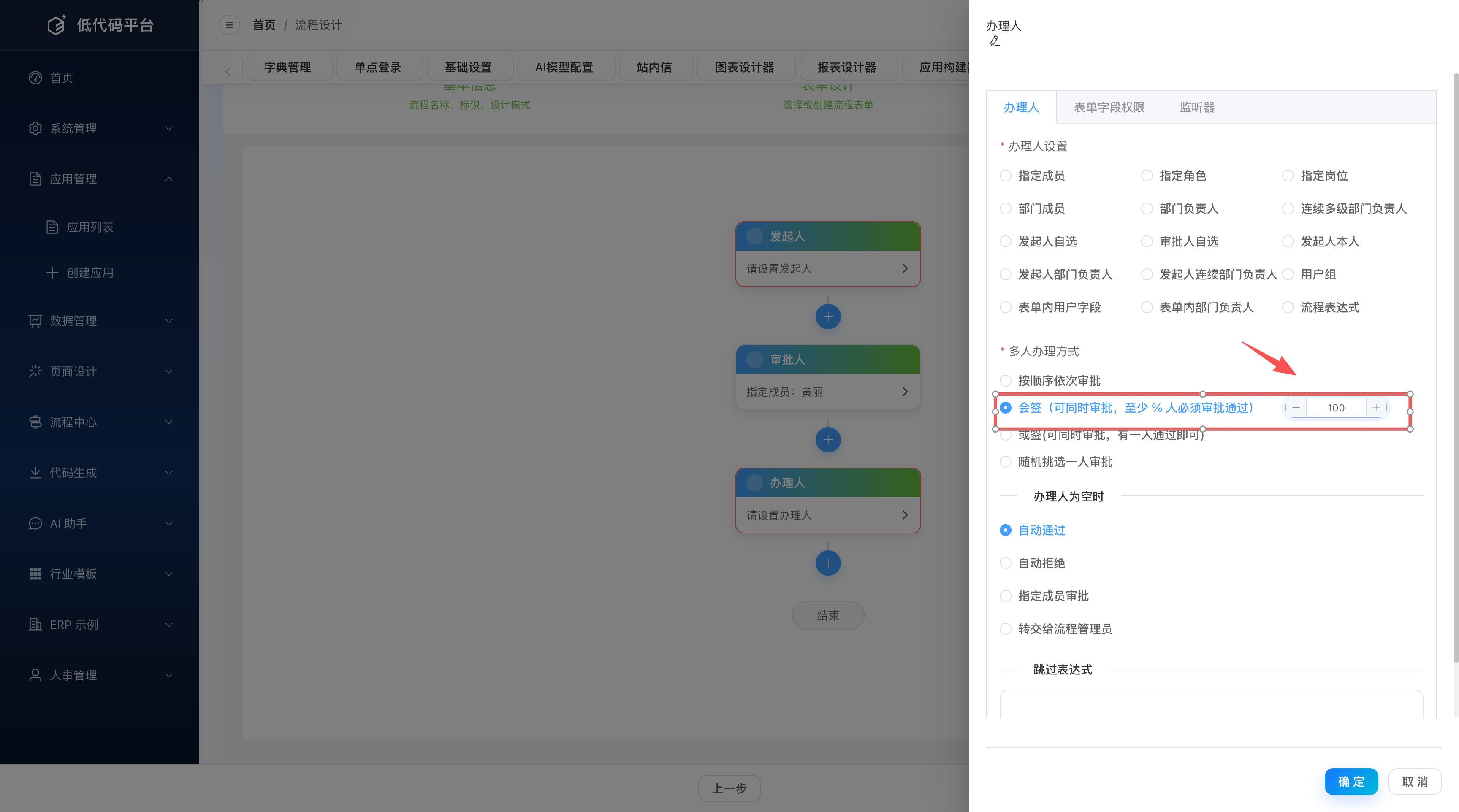

添加「审批人」节点后，在配置面板将「多人审批方式」改为「会签（按比例通过）」，设置通过比例。

5. 添加抄送节点（可选）

点击 "+" 选择「抄送人」，配置抄送对象。

6. 保存模型

点击保存按钮，前端调用 POST /bpm/model/simple/update?id={modelId}，将 simpleModel JSON 写入数据库。

7. 部署模型

在模型列表页点击「部署」，将 status 从 draft 改为 deployed，之后才能发起流程。

常见问题

simpleModel 保存后引擎解析不到节点

检查 JSON 中 type 字段值：引擎只识别 start / approve / sign / copy 四种字符串，或对应的数字编码 10 / 11 / 13 / 12。其他类型节点（条件分支、并行等）在设计器中可见但引擎会跳过。

processList 格式 vs 树形嵌套格式

设计器 SimpleProcessDesignerV2 默认产出树形嵌套格式（通过 childNode 串联）。引擎优先尝试 processList 数组格式，如果没有则回退到 collectSimpleNodes() 递归遍历树形结构。两种格式引擎都能解析。

候选人参数中的竖线分隔符

MULTI_LEVEL_DEPT_LEADER（23）和 FORM_DEPT_LEADER（51）的 candidateParam 使用 | 分隔：左边是部门 ID 列表，右边是部门层级。引擎在 addIds() 方法中会截取 | 前面的部分作为 ID 列表。
