设计器组件

业务用途

设计器是低代码平台的核心生产力工具，让业务人员通过可视化拖拽就能产出可运行的表单、流程、页面、报表，无需编写代码。本平台在 frontend/src/components/ 下内置四套设计器组件：

FormCreate（@form-create/designer）-- 表单设计器，拖拽组件拼装表单，产出 formJson 配置。
SimpleProcessDesignerV2 -- 钉钉式简易流程设计器，节点编排 + 审批人配置，产出 simpleModel 节点树 JSON。

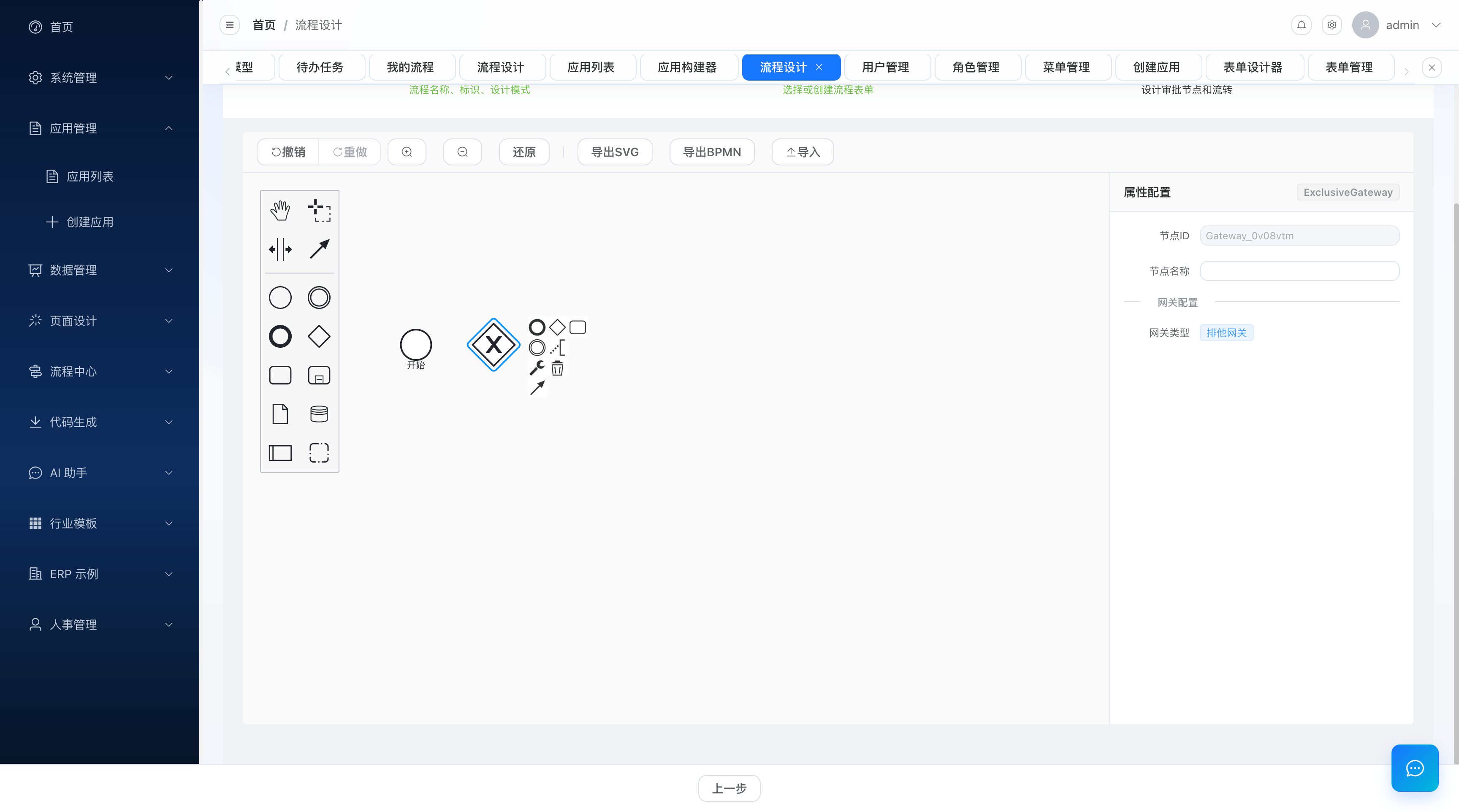

BpmnDesigner -- 基于 bpmn-js 的专业 BPMN 2.0 流程图设计器，产出标准 BPMN XML。
FormComponents -- 表单渲染组件库（签名、定位、富文本、附件等），供表单运行时渲染。

涉及文件

frontend/src/components/FormCreate/src/utils.ts -- 表单字段解析工具
frontend/src/components/SimpleProcessDesignerV2/src/ -- 简易流程设计器（入口 / 节点树 / 节点配置 / 常量 / 组合式函数）
frontend/src/components/BpmnDesigner/BpmnDesigner.vue -- BPMN 流程图设计器
frontend/src/components/FormComponents/ -- 表单渲染组件库
frontend/src/views/designer/form/builder.vue -- 表单设计器页面（调用 FcDesigner）
frontend/src/views/bpm/model/designNew.vue -- 流程设计页面（调用 SimpleProcessDesigner）

实现机制

一、FormCreate 表单设计器

概述

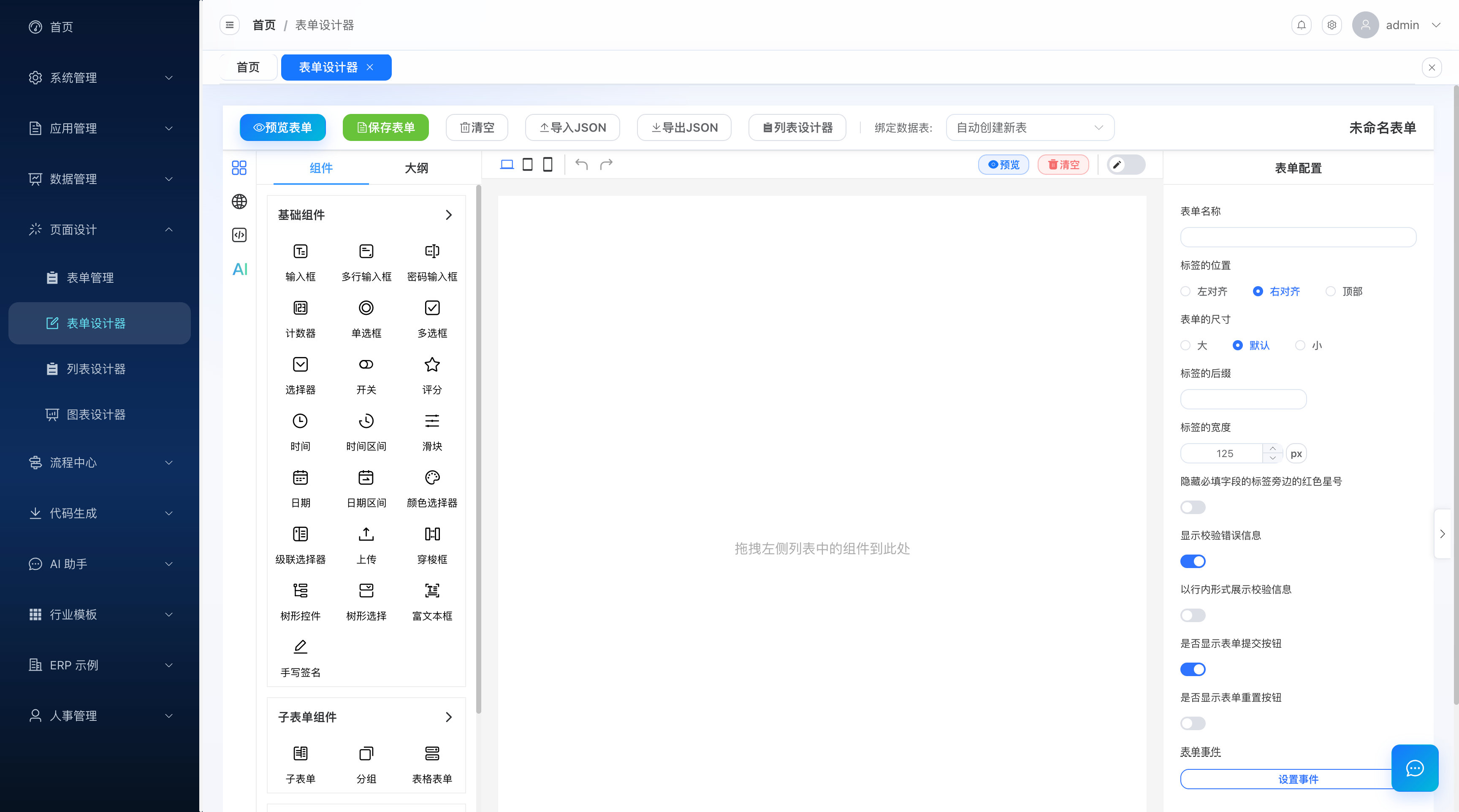

表单设计器基于第三方库 @form-create/designer（FcDesigner 组件），提供三栏布局：左侧组件面板、中间画布、右侧属性面板。业务侧通过 frontend/src/views/designer/form/builder.vue 对其进行二次封装，增加了数据表字段绑定、子表块、AI 辅助生成等能力。

FcDesigner 的使用

builder.vue 中通过 ref 获取设计器实例，调用其 API 获取 / 设置表单配置：

<template>
  <FcDesigner
    ref="designerRef"
    :config="designerConfig"
    :handle="designerHandle"
  />
</template>

<script setup lang="ts">
const designerRef = ref<any>(null)

const designerConfig = reactive({
  showSaveBtn: false,
  showImportBtn: false,
  showJsonBtn: true,
  showPreviewBtn: true,
  ai: {
    api: '/api/ai/form-designer-chat',
    token: userStore.token || ''
  }
})
</script>

核心 API

方法	作用	返回值
`designerRef.value.getRule()`	获取画布上的表单规则 JSON（组件树）	`Array<Rule>`
`designerRef.value.setRule(rules)`	设置画布表单规则	--
`designerRef.value.getOption()`	获取表单全局配置（labelWidth / 提交按钮等）	`Object`
`designerRef.value.setOption(options)`	设置表单全局配置	--

拖拽机制

FcDesigner 内部基于 vuedraggable 实现拖拽：

左侧组件面板：列出所有可用组件（input、select、date、radio 等），每个组件是一个可拖拽的「物料」。
中间画布：作为放置区，接收拖入的组件，维护组件树（rule 数组）。
右侧属性面板：选中画布组件后，显示并编辑该组件的属性（field、title、props、validate 等）。

拖拽本质上是修改 rule 数组：从面板拖入 = push 新 rule；画布内拖动 = 数组重排；删除 = splice。FcDesigner 封装了这些操作，开发者通过 getRule() / setRule() 读写结果。

配置 JSON（formJson）的生成与保存

表单保存时，builder.vue 的 handleConfirmSave 将 rule + options + 元数据序列化为 formJson 字符串提交后端：

const handleConfirmSave = async () => {
  const rule = designerRef.value.getRule()
  const options = designerRef.value.getOption()
  // 过滤掉子表块标记规则（运行时不需设计器标记）
  const runtimeRule = rule.filter((item: any) => !item._childBlock)

  const res = await request.post('/form/save', {
    id: editingFormId.value,
    formName: saveForm.formName,
    formCode: saveForm.formCode,
    appId: queryAppId ? Number(queryAppId) : null,
    tableId: bindTableId.value || null,
    approvalEnabled: saveForm.approvalEnabled,
    processModelId: saveForm.approvalEnabled ? saveForm.processModelId : null,
    formJson: JSON.stringify({
      rule: runtimeRule,
      options,
      description: saveForm.description,
      bindTableId: bindTableId.value,
      childBlocks: childBlocks.value
    })
  })
}

formJson 的结构：

{
  "rule": [
    {
      "type": "input",
      "field": "userName",
      "title": "用户名",
      "props": { "columnName": "user_name", "placeholder": "请输入用户名" },
      "validate": [{ "required": true, "message": "请输入用户名", "trigger": "blur" }]
    }
  ],
  "options": { "submitBtn": true, "form": { "labelWidth": "100px" } },
  "description": "表单描述",
  "bindTableId": 12,
  "childBlocks": []
}

从数据表字段生成表单

builder.vue 的核心增强能力是「绑定数据表后，一键从字段生成表单」。buildRuleFromField 将数据库列定义转为 form-create rule：

const buildRuleFromField = (field: any): any => {
  const type = getFormComponentType(field.columnType, field.htmlType)
  const javaField = field.javaField || field.columnName.replace(/_([a-z])/g, (_: string, c: string) => c.toUpperCase())

  const rule: any = {
    type,
    field: javaField,                              // 表单字段名 = Java 驼峰
    title: field.columnComment || field.columnName, // 标题 = 列注释
    props: {
      columnName: field.columnName,                 // 原始列名（运行时回写数据库用）
      dictType: field.dictType || '',
      dictSql: field.dictSql || ''
    },
    _fc_drag_tag: type
  }

  // 根据类型补充 props（placeholder / maxlength / valueFormat 等）
  if (type === 'datetime') {
    rule.props.type = 'datetime'
    rule.props.valueFormat = 'YYYY-MM-DD HH:mm:ss'
  }

  // 必填校验
  if (field.isRequired === 'Y') {
    rule.validate = [{ required: true, message: `请输入${field.columnComment}`, trigger: 'blur' }]
  }

  return rule
}

字段类型到组件类型的映射规则（getFormComponentType）：

数据库类型 / htmlType	表单组件
`TEXT` / `textarea`	`textarea`
`INT` / `BIGINT` / `DECIMAL`	`input`
`DATETIME` / `TIMESTAMP`	`datetime`
`DATE`	`date`
`TINYINT` / `BOOLEAN`	`switch`
`select` / `radio` / `checkbox`	对应组件
其他	`input`

子表块机制

对于主子表关系，builder.vue 用 _childBlock 标记 rule 在设计器中占位，运行时替换为真正的子表明细：

const getChildBlockMarkerRule = (block: any) => ({
  type: 'input',
  field: `__child_${block.targetTableId}_${block.targetColumn}`,
  title: `${block.title}（子表块）`,
  props: { disabled: true, placeholder: '运行时显示为可增删的子表明细' },
  _childBlock: true,        // 标记为子表块
  _fc_drag_tag: 'input'
})

// 同步子表块到画布：过滤旧标记 + 追加新标记
const syncChildBlocksToRules = (rules: any[], blocks: any[]) => {
  const normalRules = rules.filter((rule: any) => !rule._childBlock)
  return [...normalRules, ...blocks.map(getChildBlockMarkerRule)]
}

保存时 runtimeRule 过滤掉 _childBlock 标记，子表块的真实配置存在 formJson.childBlocks 中，运行时由 AppRuntime.vue 渲染为可增删的明细表格。

表单字段解析（供流程设计器使用）

frontend/src/components/FormCreate/src/utils.ts 提供 parseFormFields，递归解析 form-create rule，提取扁平的字段列表。该函数被简易流程设计器调用，用于在审批节点配置「表单字段权限」时列出所有字段：

export function parseFormFields(rule: any, fields: any[] = []) {
  if (!rule) return fields
  if (Array.isArray(rule)) {
    rule.forEach((item) => parseFormFields(item, fields))
    return fields
  }
  if (rule.field && rule.title) {
    fields.push({
      field: rule.field,
      title: rule.title,
      type: rule.type || 'input',
      required: rule.props?.required || rule.required || false
    })
  }
  // 递归 children 和嵌套 rule
  if (rule.children && Array.isArray(rule.children)) {
    rule.children.forEach((child: any) => parseFormFields(child, fields))
  }
  if (rule.rule && Array.isArray(rule.rule)) {
    rule.rule.forEach((r: any) => parseFormFields(r, fields))
  }
  return fields
}

二、SimpleProcessDesignerV2 钉钉式流程设计器

概述

这是平台自研的「钉钉式」简易流程设计器，位于 frontend/src/components/SimpleProcessDesignerV2/。相比 BPMN 的专业性，它以直观的「节点链 + 分支」形式编排审批流，业务人员无需理解 BPMN 概念即可上手。

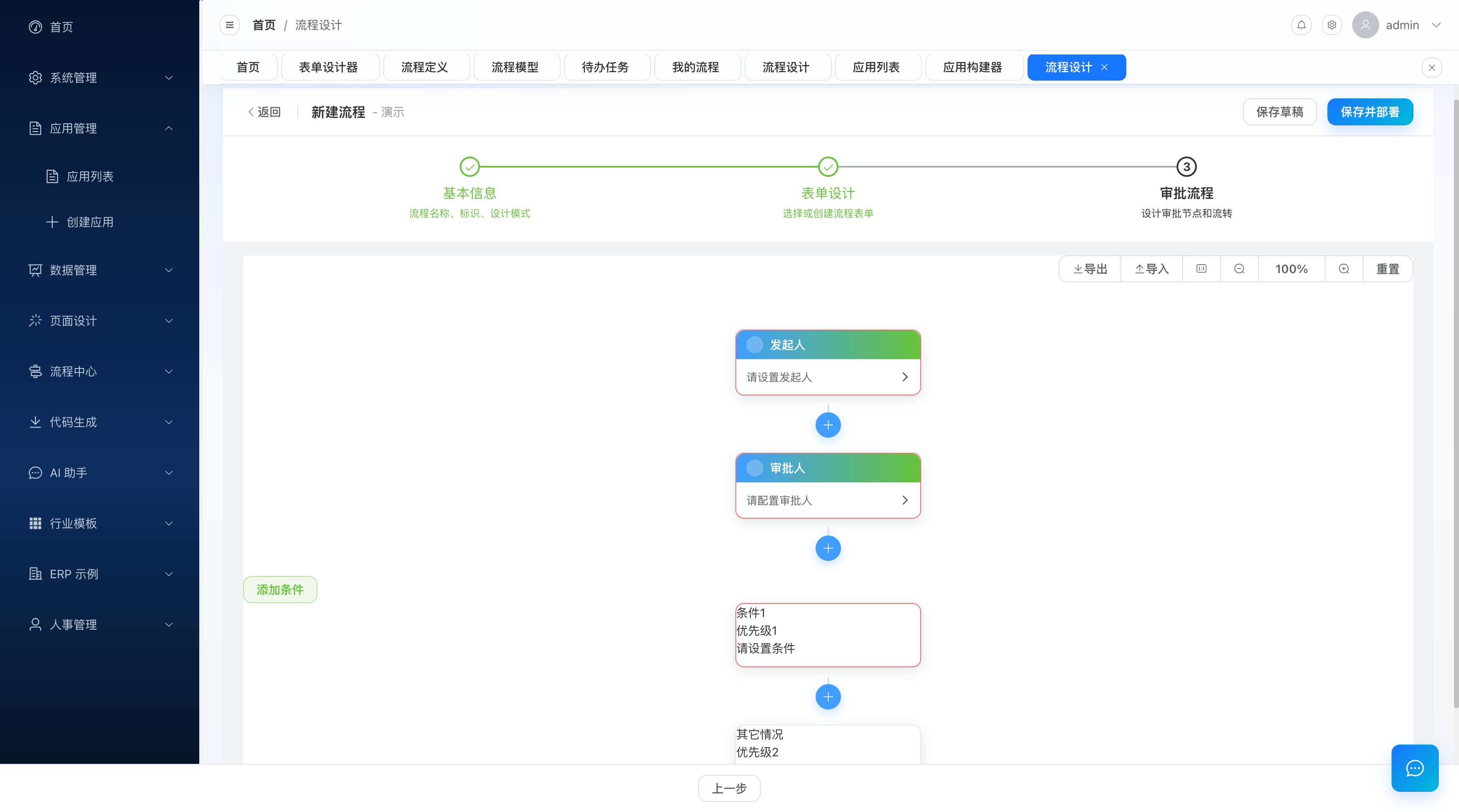

SimpleProcessDesignerV2 钉钉式流程设计器：节点链与条件分支

目录结构

SimpleProcessDesignerV2/src/
├── index.ts                      # 导出 SimpleProcessDesigner / SimpleProcessViewer
├── SimpleProcessDesigner.vue     # 设计器入口（加载选项数据，提供 inject）
├── SimpleProcessModel.vue        # 画布（缩放 / 拖拽 / 导入导出）
├── SimpleProcessViewer.vue       # 只读查看器
├── ProcessNodeTree.vue           # 节点树递归渲染
├── NodeHandler.vue               # 「+」添加节点弹层
├── consts.ts                     # 节点类型 / 候选人策略 / 枚举定义
├── node.ts                       # 组合式函数（useNodeForm / useFormFieldsPermission / ...）
├── nodes/                        # 各类节点渲染组件
│   ├── StartUserNode.vue         # 发起人节点
│   ├── UserTaskNode.vue          # 审批节点
│   ├── CopyTaskNode.vue          # 抄送节点
│   ├── ExclusiveNode.vue         # 条件分支
│   ├── ParallelNode.vue          # 并行分支
│   ├── InclusiveNode.vue         # 包容分支
│   ├── DelayTimerNode.vue        # 延迟器
│   ├── RouterNode.vue            # 路由分支
│   ├── TriggerNode.vue           # 触发器
│   ├── ChildProcessNode.vue      # 子流程
│   └── EndEventNode.vue          # 结束节点
├── nodes-config/                 # 节点配置抽屉
│   ├── UserTaskNodeConfig.vue    # 审批人配置
│   ├── CopyTaskNodeConfig.vue    # 抄送人配置
│   ├── ConditionNodeConfig.vue   # 条件配置
│   ├── StartUserNodeConfig.vue   # 发起人配置
│   └── ...
└── utils.ts

节点数据结构（SimpleFlowNode）

consts.ts 定义了核心的 SimpleFlowNode 接口，这是整个设计器的数据模型：

export interface SimpleFlowNode {
  id: string
  type: NodeType
  name: string
  showText?: string              // 节点展示文案（如「指定成员：张三」）
  childNode?: SimpleFlowNode     // 下游节点（链式）
  conditionNodes?: SimpleFlowNode[]  // 分支节点（条件 / 并行 / 包容）
  candidateStrategy?: number     // 候选人策略
  candidateParam?: string        // 候选人参数
  approveMethod?: ApproveMethodType  // 多人审批方式
  approveRatio?: number          // 通过比例
  fieldsPermission?: Array<Record<string, any>>  // 表单字段权限
  // ... 拒绝处理 / 超时处理 / 为空处理 / 监听器 / 条件设置 / 等
}

数据结构是链式 + 分支的树：

发起人节点 (START_USER_NODE)
  └── childNode: 审批节点 (USER_TASK_NODE)
        └── childNode: 条件分支 (CONDITION_BRANCH_NODE)
              ├── conditionNodes[0]: 条件1
              │     └── childNode: 审批节点
              └── conditionNodes[1]: 其它情况
                    └── childNode: 结束节点 (END_EVENT_NODE)

节点类型

consts.ts 定义了全部节点类型枚举：

export const NodeType = {
  END_EVENT_NODE: 1,           // 结束节点
  START_USER_NODE: 10,         // 发起人节点
  USER_TASK_NODE: 11,          // 审批节点
  COPY_TASK_NODE: 12,          // 抄送节点
  TRANSACTOR_NODE: 13,         // 办理节点
  DELAY_TIMER_NODE: 14,        // 延迟器
  TRIGGER_NODE: 15,            // 触发器
  CHILD_PROCESS_NODE: 20,      // 子流程
  CONDITION_NODE: 50,          // 条件
  CONDITION_BRANCH_NODE: 51,   // 条件分支（排他网关）
  PARALLEL_BRANCH_NODE: 52,    // 并行分支
  INCLUSIVE_BRANCH_NODE: 53,   // 包容分支
  ROUTER_BRANCH_NODE: 54       // 路由分支
} as const

添加节点机制（NodeHandler）

NodeHandler.vue 是每个节点底部的「+」按钮，点击弹出节点类型选择面板。addNode 根据类型创建带默认配置的 SimpleFlowNode，通过 update:childNode 事件插入到当前节点下游：

const addNode = (type: number) => {
  popoverShow.value = false
  if (type === NodeType.USER_TASK_NODE || type === NodeType.TRANSACTOR_NODE) {
    const data: SimpleFlowNode = {
      id: 'Activity_' + generateUUID(),
      name: NODE_DEFAULT_NAME.get(type) as string,
      showText: '',
      type: type,
      approveMethod: ApproveMethodType.SEQUENTIAL_APPROVE,  // 默认依次审批
      rejectHandler: { type: RejectHandlerType.FINISH_PROCESS },  // 默认拒绝=终止流程
      timeoutHandler: { enable: false },
      assignEmptyHandler: { type: AssignEmptyHandlerType.APPROVE },
      assignStartUserHandlerType: AssignStartUserHandlerType.START_USER_AUDIT,
      childNode: props.childNode,   // 新节点插在当前节点和原下游之间
      taskCreateListener: { enable: false },
      taskAssignListener: { enable: false },
      taskCompleteListener: { enable: false }
    }
    emits('update:childNode', data)
  }
  if (type === NodeType.CONDITION_BRANCH_NODE) {
    const data: SimpleFlowNode = {
      name: '条件分支',
      type: NodeType.CONDITION_BRANCH_NODE,
      id: 'GateWay_' + generateUUID(),
      childNode: props.childNode,
      conditionNodes: [
        { id: 'Flow_' + generateUUID(), name: '条件1', type: NodeType.CONDITION_NODE,
          conditionSetting: { defaultFlow: false, conditionType: ConditionType.RULE,
                              conditionGroups: cloneDeep(DEFAULT_CONDITION_GROUP_VALUE) } },
        { id: 'Flow_' + generateUUID(), name: '其它情况', type: NodeType.CONDITION_NODE,
          showText: '未满足其它条件时，将进入此分支',
          conditionSetting: { defaultFlow: true } }
      ]
    }
    emits('update:childNode', data)
  }
  // ... 其他节点类型
}

插入逻辑

新节点的 childNode 设为原下游节点（props.childNode），然后通过 update:childNode 事件让父组件把新节点设为当前节点的 childNode。这样新节点就「插队」到了当前节点和原下游之间，而非追加到链尾。

可选的节点类型（NodeHandler 模板中）：审批人、办理人、抄送、条件分支、并行分支、包容分支、延迟器、路由分支、触发器、子流程。

节点树递归渲染（ProcessNodeTree）

ProcessNodeTree.vue 根据 currentNode.type 渲染对应的节点组件，并递归渲染 childNode 和 conditionNodes：

<template>
  <!-- 根据类型渲染当前节点 -->
  <StartUserNode v-if="currentNode.type === NodeType.START_USER_NODE" :flow-node="currentNode" />
  <UserTaskNode v-if="currentNode.type === NodeType.USER_TASK_NODE" :flow-node="currentNode" ... />
  <CopyTaskNode v-if="currentNode.type === NodeType.COPY_TASK_NODE" :flow-node="currentNode" ... />
  <ExclusiveNode v-if="currentNode.type === NodeType.CONDITION_BRANCH_NODE" :flow-node="currentNode" ... />
  <!-- ... 其他节点类型 -->

  <!-- 递归渲染下游节点 -->
  <ProcessNodeTree v-if="currentNode.childNode" :flow-node="currentNode.childNode" />
</template>

每个节点组件内部渲染节点卡片（名称 + showText + 操作按钮）和底部的 NodeHandler，节点配置通过点击节点卡片打开 el-drawer 抽屉。

候选人策略（审批人配置）

consts.ts 定义了 15 种候选人策略，是审批人配置的核心：

export const CandidateStrategy = {
  ROLE: 10,                          // 指定角色
  DEPT_MEMBER: 20,                   // 部门成员
  DEPT_LEADER: 21,                   // 部门负责人
  MULTI_LEVEL_DEPT_LEADER: 23,       // 连续多级部门负责人
  POST: 22,                          // 指定岗位
  USER: 30,                          // 指定成员
  APPROVE_USER_SELECT: 34,           // 审批人自选
  START_USER_SELECT: 35,             // 发起人自选
  START_USER: 36,                    // 发起人本人
  START_USER_DEPT_LEADER: 37,        // 发起人部门负责人
  START_USER_MULTI_LEVEL_DEPT_LEADER: 38, // 发起人连续部门负责人
  USER_GROUP: 40,                    // 用户组
  FORM_USER: 50,                     // 表单内用户字段
  FORM_DEPT_LEADER: 51,              // 表单内部门负责人
  EXPRESSION: 60                     // 流程表达式
} as const

候选人参数序列化

node.ts 的 handleCandidateParam / parseCandidateParam 负责候选人参数的序列化与反序列化。不同策略的参数格式不同：

const handleCandidateParam = () => {
  switch (configForm.value.candidateStrategy) {
    case CandidateStrategy.USER:
      return configForm.value.userIds!.join(',')           // "1,2,3"
    case CandidateStrategy.ROLE:
      return configForm.value.roleIds!.join(',')
    case CandidateStrategy.MULTI_LEVEL_DEPT_LEADER:
      // 格式：部门IDs|层级，如 "1,2|3"
      return configForm.value.deptIds!.join(',').concat('|' + configForm.value.deptLevel)
    case CandidateStrategy.FORM_DEPT_LEADER:
      // 格式：表单字段|层级，如 "deptField|3"
      return configForm.value.formDept!.concat('|' + configForm.value.deptLevel)
    // ...
  }
}

审批人配置抽屉（UserTaskNodeConfig）

nodes-config/UserTaskNodeConfig.vue 是审批节点的配置面板，以 el-drawer 形式打开，包含多个 Tab：

<el-drawer v-model="settingVisible" :size="580" :before-close="saveConfig">
  <template #header>
    <!-- 节点名称可编辑 -->
    <input v-if="showInput" v-model="nodeName" @blur="blurEvent()" />
    <div v-else>{{ nodeName }} <Icon icon="ep:edit-pen" @click="clickIcon()" /></div>
  </template>

  <!-- 审批类型：人工审批 / 自动通过 / 自动拒绝 -->
  <el-radio-group v-model="approveType">...</el-radio-group>

  <el-tabs type="border-card" v-model="activeTabName">
    <el-tab-pane :label="`${nodeTypeName}人`" name="user">
      <!-- 候选人策略单选 + 对应的选择器（用户/角色/部门/岗位/...） -->
    </el-tab-pane>
    <!-- 表单权限 / 操作按钮 / 超时处理 / 拒绝处理 等其他 Tab -->
  </el-tabs>
</el-drawer>

候选人策略变化时，changeCandidateStrategy 切换显示对应的选择器（用户多选、角色多选、部门树、岗位多选等），选项数据由 SimpleProcessDesigner.vue 在 onMounted 时加载并通过 provide 注入。

设计器入口（SimpleProcessDesigner）

SimpleProcessDesigner.vue 是设计器入口，负责：

加载数据：onMounted 时并发加载角色、岗位、用户、部门、用户组列表，通过 provide 注入子组件。
加载表单字段：监听 modelFormId 变化，调用 getForm 获取流程表单字段，provide 给节点配置做字段权限。
初始化节点树：无数据时调用 updateModel 创建默认的「发起人 -> 结束」骨架。
保存：saveSimpleFlowModel 将节点树写入 processData（inject 的响应式 ref）并 emit success。

const updateModel = () => {
  if (!processNodeTree.value) {
    processNodeTree.value = {
      name: '发起人',
      type: NodeType.START_USER_NODE,
      id: NodeId.START_USER_NODE_ID,
      childNode: {
        id: NodeId.END_EVENT_NODE_ID,
        name: '结束',
        type: NodeType.END_EVENT_NODE
      }
    }
    saveSimpleFlowModel(processNodeTree.value)
  }
}

const saveSimpleFlowModel = async (simpleModelNode: SimpleFlowNode) => {
  processData.value = simpleModelNode      // 回写父组件
  emits('success', simpleModelNode)
}

provide / inject 数据流

SimpleProcessDesigner.vue 通过 provide 向所有子节点组件注入数据：

provide('formFields', formFields)          // 流程表单字段（JSON 字符串数组）
provide('formType', formType)              // 表单类型
provide('roleList', roleOptions)           // 角色列表
provide('postList', postOptions)           // 岗位列表
provide('userList', userOptions)           // 用户列表
provide('deptList', deptOptions)           // 部门列表
provide('deptTree', deptTreeOptions)       // 部门树
provide('userGroupList', userGroupOptions) // 用户组列表
provide('startUserIds', props.startUserIds)
provide('startDeptIds', props.startDeptIds)
provide('processNodeTree', processNodeTree)

子组件（如 UserTaskNodeConfig）通过 inject 获取：

const roleOptions = inject<Ref<RoleApi.RoleVO[]>>('roleList', ref([]))
const postOptions = inject<Ref<PostApi.PostVO[]>>('postList', ref([]))
const userOptions = inject<Ref<UserApi.UserVO[]>>('userList', ref([]))
const deptOptions = inject<Ref<DeptApi.DeptVO[]>>('deptList', ref([]))
const formFields = inject<Ref<string[]>>('formFields', ref([]))

simpleModel 的保存

simpleModel 就是 SimpleFlowNode 树 JSON。流程设计页面 designNew.vue 通过 provide('processData', ...) 传入响应式 ref，设计器修改后写回 processData.value，页面再将其序列化提交后端：

// designNew.vue 中
const processData = ref<SimpleFlowNode>()
provide('processData', processData)

// 保存时
const handleSaveAndDeploy = async () => {
  await request.post('/bpm/model/save', {
    ...formData,
    simpleModel: JSON.stringify(processData.value)  // 节点树序列化
  })
}

三、BpmnDesigner bpmn-js 流程设计器

概述

frontend/src/components/BpmnDesigner/BpmnDesigner.vue 基于 bpmn-js/lib/Modeler 封装，提供专业级 BPMN 2.0 流程图设计能力。与简易流程设计器不同，它产出的是标准 BPMN XML，适用于复杂流程场景。

初始化 Modeler

import BpmnModeler from 'bpmn-js/lib/Modeler'
import 'bpmn-js/dist/assets/diagram-js.css'
import 'bpmn-js/dist/assets/bpmn-js.css'
import 'bpmn-js/dist/assets/bpmn-font/css/bpmn.css'

let modeler: any = null

const initModeler = async () => {
  modeler = new BpmnModeler({
    container: canvasRef.value,
    additionalModules: [],
    moddleExtensions: {},
    keyboard: { bindTo: document }   // 支持快捷键撤销/重做
  })

  // 监听选择变化 -> 显示属性面板
  modeler.on('selection.changed', (e: any) => {
    const element = e.newSelection[0]
    if (element) selectElement(element)
    else clearSelection()
  })

  // 监听元素变化 -> 导出 XML
  modeler.on('element.changed', (e: any) => {
    if (selectedElement.value && e.element.id === selectedElement.value.id) {
      updateSelectedElementInfo(e.element)
    }
    exportXml()
  })

  // 监听命令栈变化 -> 更新撤销/重做按钮状态
  modeler.on('commandStack.changed', () => {
    canUndo.value = modeler.get('commandStack').canUndo()
    canRedo.value = modeler.get('commandStack').canRedo()
    exportXml()
  })

  // 加载 XML（外部传入或默认）
  const xml = props.modelValue || DEFAULT_BPMN_XML
  await modeler.importXML(xml)
  modeler.get('canvas').zoom('fit-viewport')
}

双向绑定 BPMN XML

组件通过 v-model 与父组件双向绑定 BPMN XML 字符串：

const props = defineProps<{
  modelValue?: string  // BPMN XML
  userList?: any[]
  roleList?: any[]
  deptTree?: any[]
  postList?: any[]
  userGroupList?: any[]
}>()

const emit = defineEmits<{
  (e: 'update:modelValue', value: string): void
  (e: 'change', value: string): void
}>()

// 画布变化时导出 XML 并 emit
const exportXml = async () => {
  if (!modeler) return
  const { xml } = await modeler.saveXML({ format: true })
  emit('update:modelValue', xml)
  emit('change', xml)
}

属性面板与审批配置

右侧属性面板根据选中元素的 BPMN 类型（bpmn:UserTask / bpmn:Gateway / bpmn:StartEvent / bpmn:EndEvent）显示不同配置：

const updateSelectedElementInfo = (element: any) => {
  const type = element.businessObject?.$type || ''
  selectedElementType.value = type.replace('bpmn:', '')
  isUserTask.value = type === 'bpmn:UserTask'
  isGateway.value = type.includes('Gateway')
  isStartEvent.value = type === 'bpmn:StartEvent'
  isEndEvent.value = type === 'bpmn:EndEvent'
}

UserTask 的审批配置通过 BPMN 扩展属性（extensionElements）存储，与标准 BPMN 兼容：

const saveApprovalProperties = () => {
  const moddle = modeler.get('moddle')
  const modeling = modeler.get('modeling')
  const bo = selectedElement.value.businessObject

  let extensionElements = bo.extensionElements
  if (!extensionElements) {
    extensionElements = moddle.create('bpmn:ExtensionElements', { values: [] })
  }
  // 移除旧的审批属性
  extensionElements.values = extensionElements.values.filter(
    (e: any) => e.$type !== 'approval:properties'
  )
  // 创建新的审批属性节点
  const approvalProps = moddle.create('approval:properties', {
    approvalType: elementProperties.approvalType,
    approveMethod: elementProperties.approveMethod,
    approveRatio: elementProperties.approveRatio,
    canReject: elementProperties.canReject,
    userIds: JSON.stringify(elementProperties.userIds),
    roleIds: JSON.stringify(elementProperties.roleIds),
    // ...
  })
  extensionElements.values.push(approvalProps)
  modeling.updateProperties(selectedElement.value, { extensionElements })
}

工具栏能力

撤销 / 重做：modeler.get('commandStack').undo() / redo()
缩放：canvas.zoom(zoom * 1.2) / canvas.zoom(zoom / 1.2) / canvas.zoom('fit-viewport')
导出 SVG：modeler.saveSVG()
导出 BPMN：modeler.saveXML({ format: true })
导入 BPMN：弹窗粘贴 XML，modeler.importXML(xml)
getXml()：defineExpose 暴露给父组件获取当前 XML

用法示例

<template>
  <BpmnDesigner
    v-model="bpmnXml"
    :userList="userList"
    :roleList="roleList"
    :deptTree="deptTree"
    @change="onBpmnChange"
  />
</template>

<script setup lang="ts">
import BpmnDesigner from '@/components/BpmnDesigner/BpmnDesigner.vue'

const bpmnXml = ref('')
const onBpmnChange = (xml: string) => {
  console.log('BPMN XML 已更新')
}
</script>

四、FormComponents 表单渲染组件库

概述

frontend/src/components/FormComponents/ 是一组自定义表单渲染组件，作为 @form-create 的扩展组件库，在表单运行时渲染。当表单设计器中的标准组件（input / select）无法满足复杂场景时，使用这些组件。

组件清单

frontend/src/components/FormComponents/index.js 统一导出：

export { default as Signature } from './Signature.vue'        // 手写签名
export { default as Location } from './Location.vue'          // 地理位置
export { default as Discount } from './Discount.vue'          // 折扣输入
export { default as Statistics } from './Statistics.vue'      // 统计计算
export { default as Attachment } from './Attachment.vue'      // 附件上传
export { default as RichTextEditor } from './RichTextEditor.vue'  // 富文本编辑器

代表组件：RichTextEditor

RichTextEditor.vue 基于 contenteditable div 实现轻量富文本编辑，通过 v-model 双向绑定 HTML：

<template>
  <div class="rich-text-editor" :class="{ readonly }">
    <div
      ref="editorRef"
      class="rich-text-content"
      :contenteditable="!readonly"
      :style="{ height: height + 'px' }"
      @input="handleInput"
      @blur="handleBlur"
    ></div>
  </div>
</template>

<script setup lang="ts">
const props = defineProps<{
  modelValue?: string
  placeholder?: string
  height?: number
  readonly?: boolean
}>()

const emit = defineEmits(['update:modelValue'])
const editorRef = ref<HTMLDivElement | null>(null)

// 外部值变化时同步到编辑器（避免光标跳动，只在值不同时更新）
watch(() => props.modelValue, (val) => {
  if (editorRef.value && editorRef.value.innerHTML !== (val || '')) {
    editorRef.value.innerHTML = val || ''
  }
}, { immediate: true })

const handleInput = () => {
  if (editorRef.value) emit('update:modelValue', editorRef.value.innerHTML)
}
</script>

为什么用 contenteditable 而非第三方富文本库

contenteditable 是浏览器原生能力，零依赖、体积小。对于低代码平台表单中「备注」「描述」等轻量富文本场景足够用。如需复杂排版（表格、图片、视频），可替换为 wangEditor / TinyMCE 等专业库。

Attachment 附件上传

Attachment.vue 使用 el-upload，上传地址为 /api/upload（注意：el-upload 不走 axios，需写完整 /api 路径，详见）：

<el-upload :action="action || '/api/upload'" :headers="uploadHeaders" ...>

操作步骤

使用表单设计器创建并保存表单

进入「页面设计 -> 表单管理」，点击「新建表单」进入 designer/form/builder。
在顶部工具栏「绑定数据表」下拉中选择已有表（或选「自动创建新表」）。
点击「快速生成」一键从表字段生成表单，或在左侧「数据字段」面板逐个点击字段添加。
在画布中拖拽调整组件顺序，右侧属性面板编辑组件属性。
点击「保存表单」，填写表单名称、编码，可选启用审批并绑定流程。
保存后表单 formJson 存入后端，可在运行时通过 form-create 渲染。

使用简易流程设计器设计审批流

进入「流程中心 -> 流程模型」，新建或编辑流程，进入 designNew 页面。
完成「基本信息」和「表单设计」步骤后，进入「审批流程」步骤。
SimpleProcessDesigner 显示默认的「发起人 -> 结束」骨架。
点击节点间的「+」按钮，选择要添加的节点类型（审批人 / 抄送 / 条件分支等）。
点击审批节点，在右侧抽屉配置候选人策略（指定成员 / 角色 / 部门等）、审批方式（依次 / 会签 / 或签）、表单字段权限。
条件分支节点配置条件规则（字段 + 操作符 + 值）或条件表达式。
点击「保存并部署」，simpleModel 节点树 JSON 提交后端并部署为流程定义。

使用 BpmnDesigner

在流程设计页面选择「BPMN 设计模式」。
从左侧元素面板拖拽节点（开始事件 / 用户任务 / 网关 / 结束事件）到画布。
连接节点形成流转路径。
选中 UserTask，在右侧属性面板配置审批人类型、审批方式、操作权限。
配置自动保存到 v-model 绑定的 BPMN XML 字符串。
保存时 XML 提交后端，后端解析为 Flowable / Camunda 流程定义。

常见问题

FcDesigner 的 getRule() 返回空

确认 designerRef.value 已挂载（onMounted 中通过 nextTick 等待）。
确认 FcDesigner 已在 main.ts 中 app.use(FcDesigner) 注册。
如果是路由懒加载进入，确保 DOM 渲染完成后再调用 getRule()。

简易流程设计器节点配置抽屉打不开

节点配置抽屉由各节点组件内部控制。如果点击节点无反应：

检查 SimpleProcessDesigner 的 provide 是否注入了 processNodeTree。
确认 modelFormId 传入正确（否则表单字段加载失败，但不应阻止抽屉打开）。
检查浏览器控制台是否有子组件渲染错误。

简易流程设计器候选人选择器选项为空

候选人选项（用户 / 角色 / 部门等）由 SimpleProcessDesigner.vue 在 onMounted 时加载并 provide。如果为空：

检查网络面板，确认 getSimpleRoleList / getSimpleUserList 等接口返回正常。
确认接口未返回 403（权限不足）。
检查 provide 的 key 与子组件 inject 的 key 完全一致（如 'roleList'）。

BpmnDesigner 属性面板不显示

属性面板在选中元素后才显示（v-show="selectedElement"）。如果选中后仍不显示：

确认 modeler.on('selection.changed') 事件已绑定。
检查 selectElement 函数是否正确设置了 selectedElement.value。
确认 canvasRef 已正确挂载（onMounted 中调用 initModeler）。

BPMN XML 循环更新

watch(() => props.modelValue) 监听外部 XML 变化时会重新 importXML，可能触发 element.changed -> exportXml -> emit('update:modelValue') -> 父组件更新 -> 再次触发 watch。组件通过「比较 XML 是否相同」避免循环：

watch(() => props.modelValue, async (newXml) => {
  if (!modeler || !newXml) return
  const { xml } = await modeler.saveXML({ format: true })
  if (xml !== newXml) {        // 内容不同才重新导入
    await modeler.importXML(newXml)
  }
})

如果仍出现循环，检查父组件是否在 @change / @update:modelValue 中又修改了 modelValue。

下一步

回顾路由如何保护设计器页面：
了解请求层如何与设计器 API 交互：
